BrutIS: Buitenruimte
Informatie Systeem
Een integraal rationeel beheersysteem voor de gehele buiten ruimte.
BrutIS bevat alle mogelijkheden van het wel bekende programma
Kikker. Kikker blijft als apart programma bestaan voor het beheer van de
riolering.
De meest actuele versie is 6.2e van 18 juli 2022.
Inhoud:
·
Paspoorten (de digitale formulieren)
Introductie

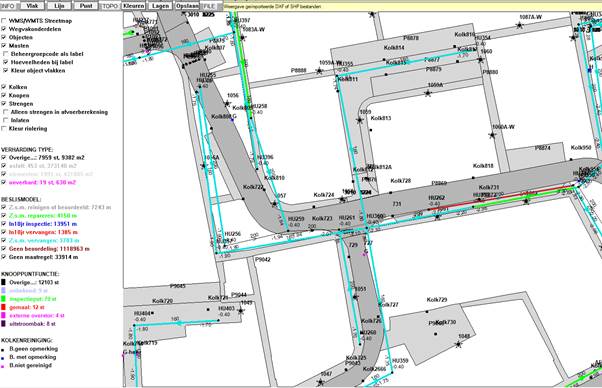

BrutIS voor het beheer van objecten en netwerken
in de buitenruimte.
Waarbij een object
een punt, lijn of vlak geometrie kan zijn.
Een object kan zijn:
·
Een groenvlak
met verschillende populaties: zoals gras en bloembollen in een gazon, of
verschillende boomsoorten in een bosplantsoen;
·
Een solitaire
boom;
·
Een wegbeheer:
wegvakonderdeel;
·
Meubilair,
zoals een paal of een lichtmast met armaturen en borden;
·
Een
wateronderdeel, zoals een beschoeiing;
·
Een
kunstwerkonderdeel, zoals een steiger, gemaal of een nutsvoorziening (kast) met
een installatie;
·
Een
netwerk-object, zoals een rioolput die uit 1 of meer knopen kan bestaan;
·
Een nader in
te vullen iets, volgens de kwaliteitscatalogus openbare ruimte, zoals
bijvoorbeeld markering.

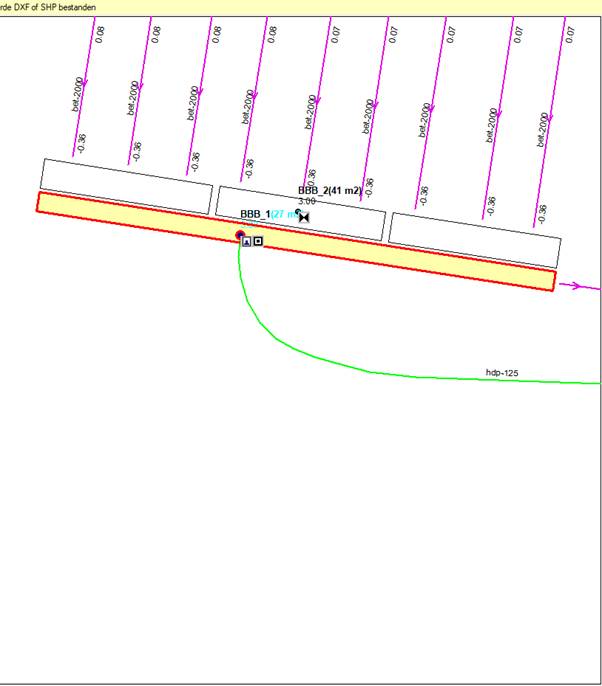

Een netwerk is een
geheel van met elkaar verbonden punten (de knopen). De verbindingen zijn de
strengen.
Een knoop (punt of
vlak geometrie) kan onderdeel zijn van een eerdergenoemd netwerk-object. Bij het rioleringsbeheer in BrutIS, is een knoop bijvoorbeeld een inspectieput,
compartiment of een T-stuk in rioolbuizen. Een knoop hoeft niet gekoppeld te
zijn aan een streng. Een knoop kan
bijvoorbeeld ook een losliggende kolk of infiltratieput zijn.
Een streng (lijn
geometrie) bestaat uit één of meer kabels of leidingen tussen twee knopen. Een
streng kan naast een drain, rioolbuis, persleiding ook bijvoorbeeld een
drinkwaterleiding, laagspanning of ander thema zijn volgens het IMKL
(Informatie Model Kabels en Leidingen).
De
paspoorten
Een paspoort is het digitale
formulier waarin de gegevens van objecten worden vastgelegd.
Om objecten
te registeren en te inspecteren bevat BrutIS
paspoorten voor:
·
Objecten (volgens de objecten in de kwaliteitscatalogus
openbare ruimte 2018);
·
Een boom als object;
·
Een mast als object;
·
Een wegvakonderdeel als object;
·
Een wateronderdeel als object;
·

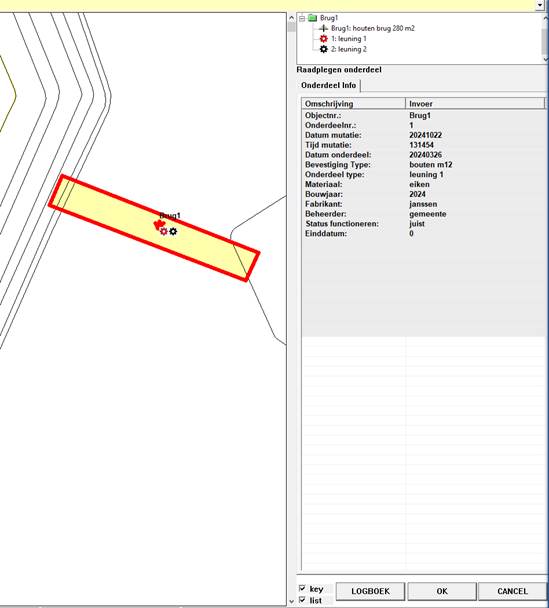

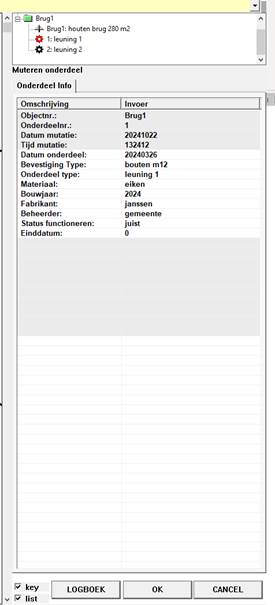

Een kunstwerkonderdeel als object;
·
Een technische installatie (kast) als onderdeel van
een object;
·
Eén of meer:
o
Populaties op een object;
o
Meldingen op een object;
o
Armaturen op een mast;
o

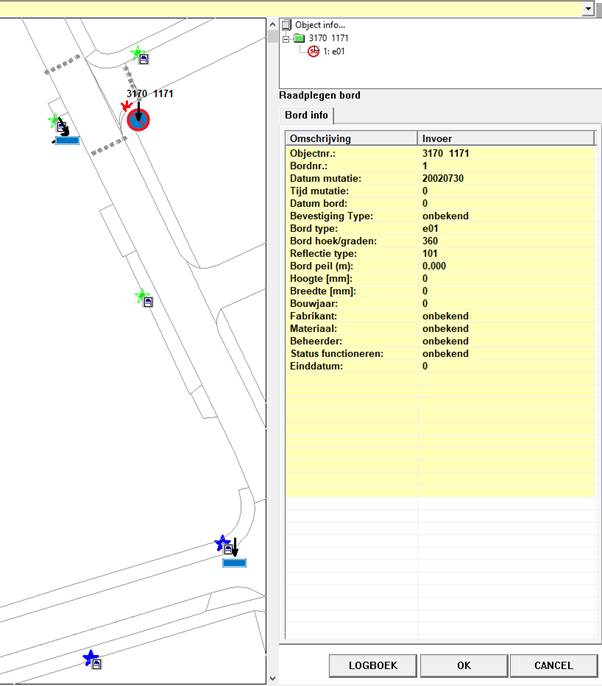

Borden op een mast.

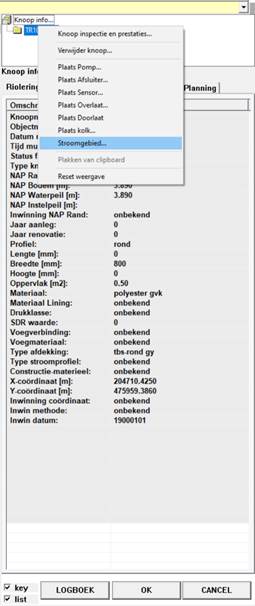

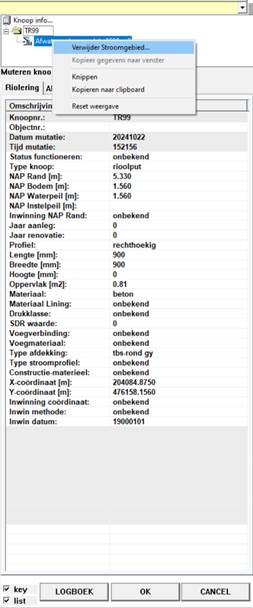

Om knopen
te registeren en te inspecteren bevat BrutIS
paspoorten voor:
·

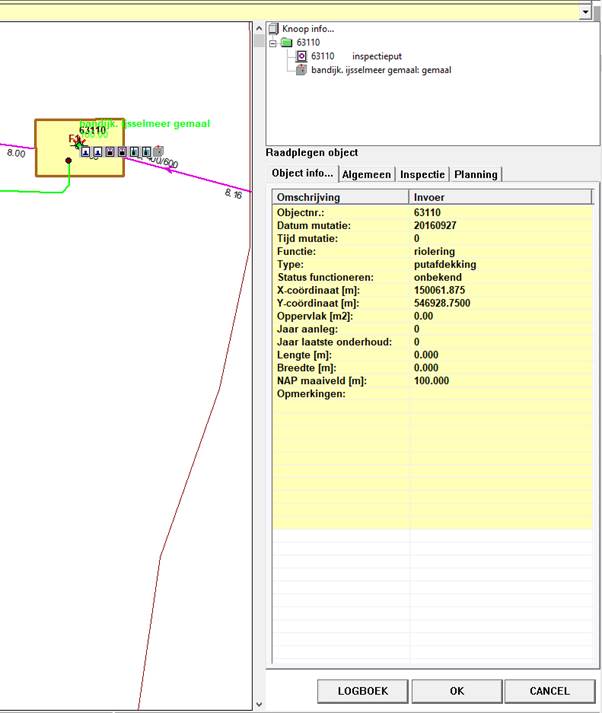

Knopen (ook om aan te geven in welk object een knoop zit);
·

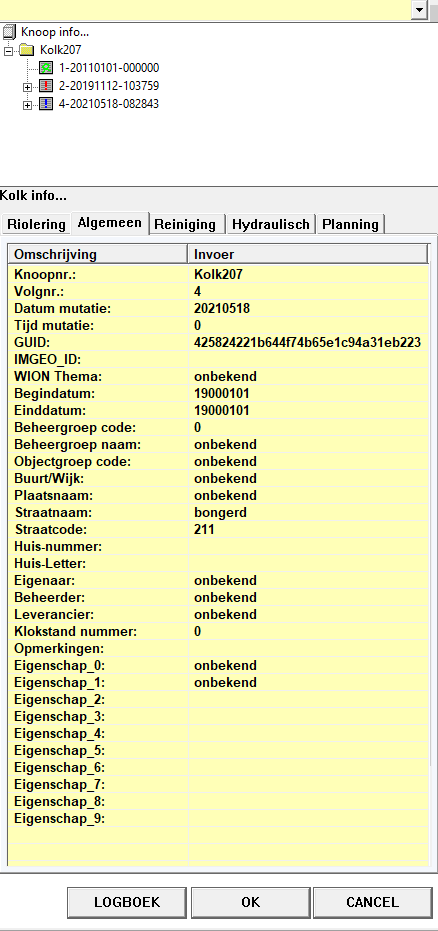

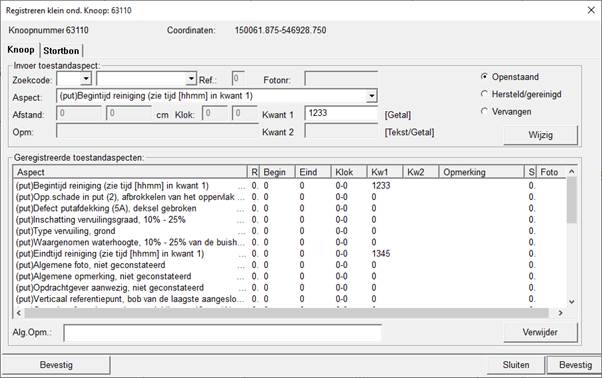

Kolk inspectie (in BrutIS
is een kolk altijd een knoop);
·
In een knoop
één of meer fysieke:
o
Pompen;
o
Afsluiters;
o
Sensoren;
o
Overlaten;
o
Doorlaten.

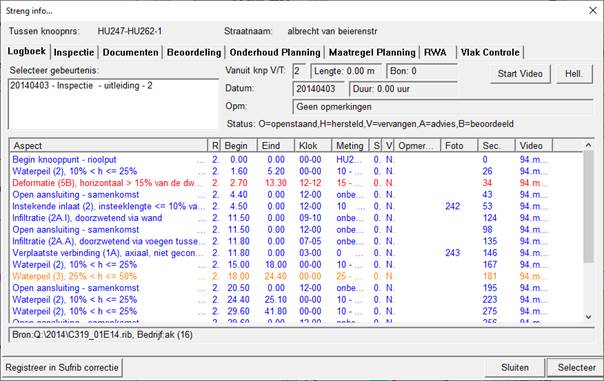

Om strengen
te registeren en te inspecteren bevat BrutIS
paspoorten voor:
·

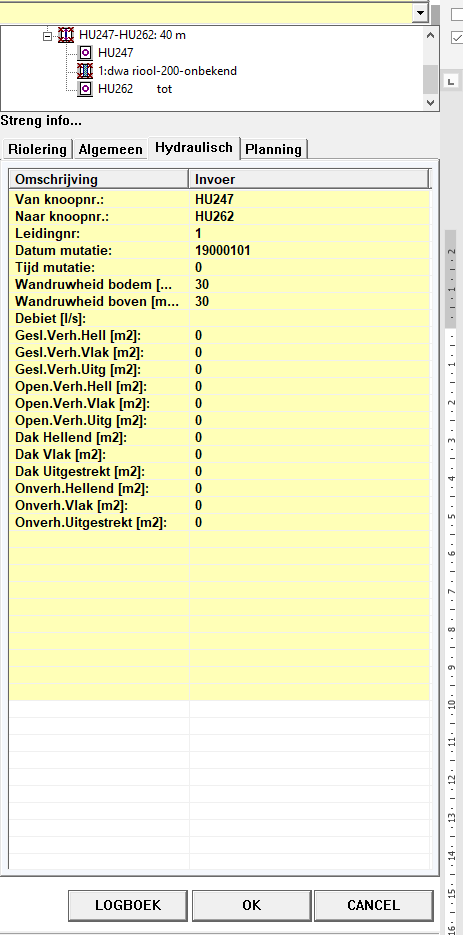

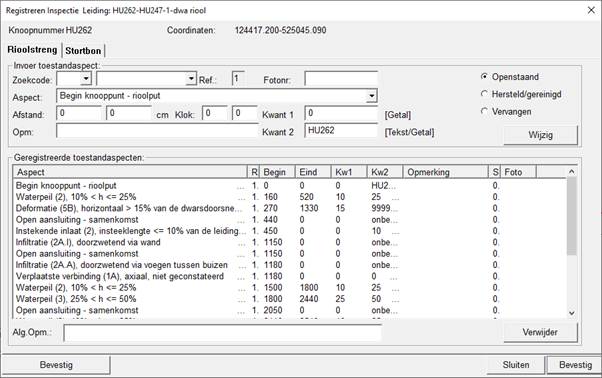

Strengen
·

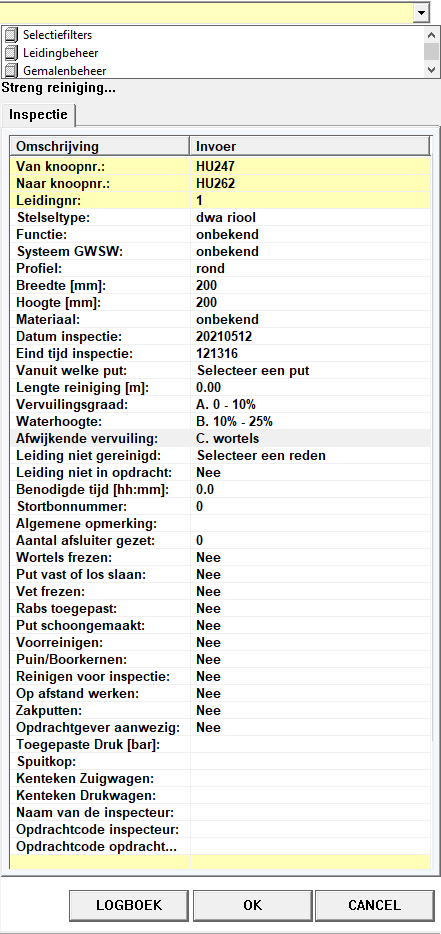

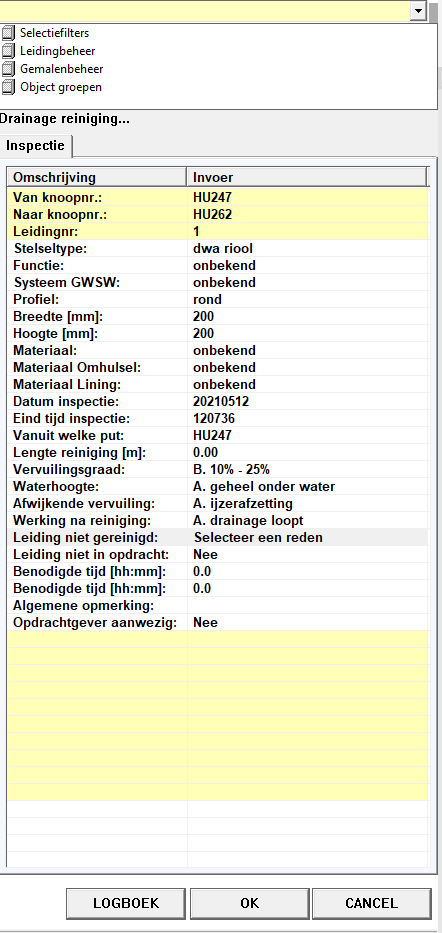

De reiniging
van drainage en riolering;
Objecten
Volgens de
kwaliteitscatalogus openbare ruimte 2018:
|
Weergave |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Zoeken
op nummer |
Inspecteren
op beeldkwaliteit |
Selecteren
|
|
|
|
|
|
|
|
|
|
|

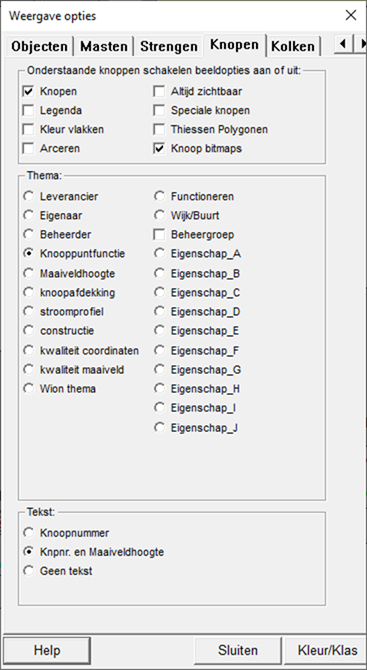

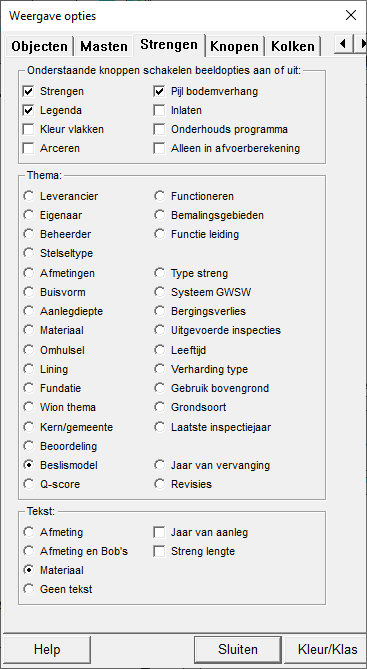

Het “Weergave opties”, venster
met tabblad: Objecten, voor het instellen van de beeld-, thema- en
tekstweergave van objecten:
|

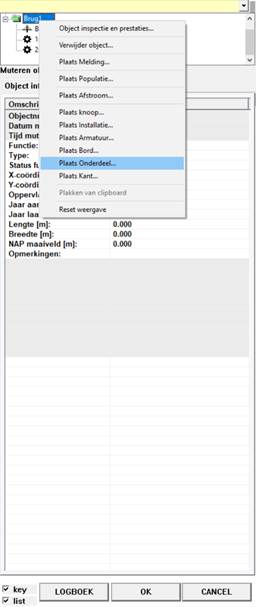

Klik vervolgens op een object. Hierna wordt het
onderstaande venster gestart |
Het onderstaande venster wordt gestart, om een object toe
te voegen. Klik daarna in de tekening om de coordinaat van het object aan te
geven. |

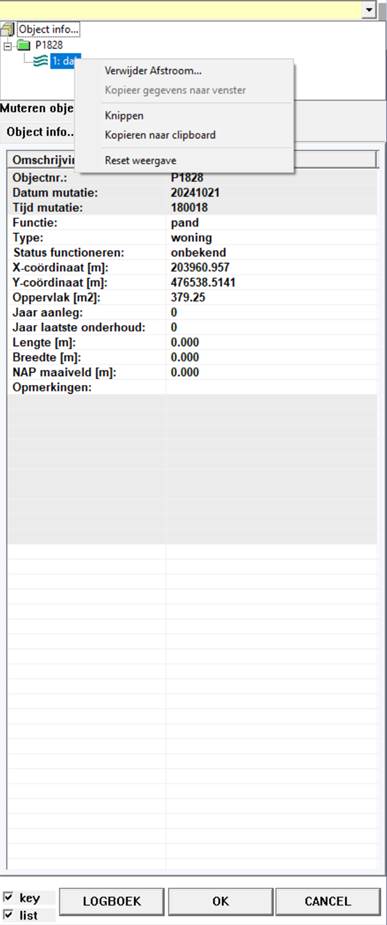

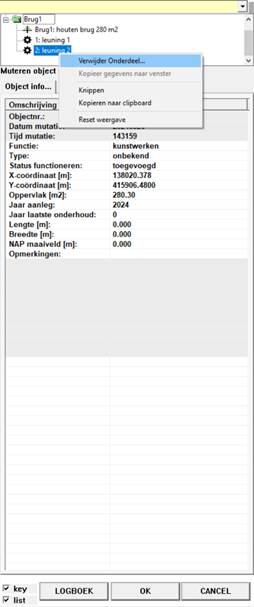

Klik vervolgens op een object. Hierna wordt onderstaand

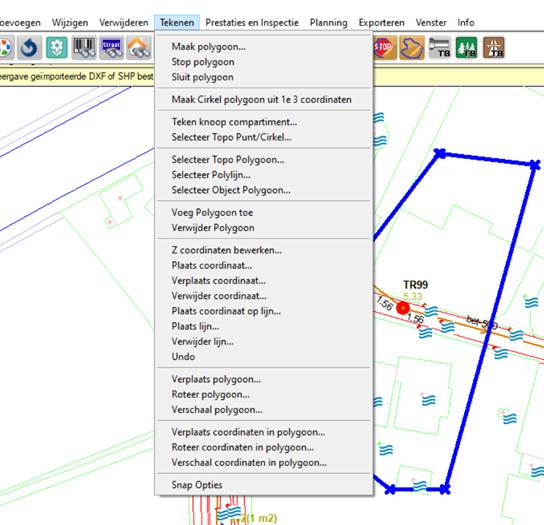

venster gestart, om gegevens te wijzigen. Met de tekenknoppen kan men de geometrie wijzigen. |
Klik vervolgens op het object, om deze te verwijderen. |
Een venst wordt getoont waarin u een nummer van object kunt
invoeren. Door op [OK] te klikken wordt op het o bject ingezoomt. |
Een venster wordt getoont om de beeldkwalitiet van het
object vast te leggen. Het venster is, op basis van functie en type van het
object, voor ingevuld met aspecten uit de kwaliteits catalogus openbare
ruimte 2018. |
Een venster wordt getoont met per eigenschap verschillende
tabbladen. Zodat u objecten op eigenschappen kan selecteren. Geselecteerde
objecten kleuren oranje en kunt u naar een nieuw venster kopieren voor
verdere bewerking. |
|

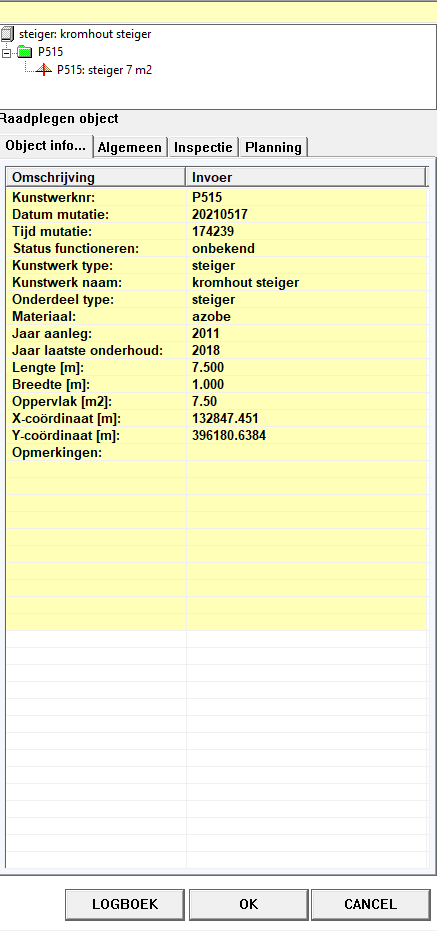

Objectinfo: Bevat specifieke informatie. |

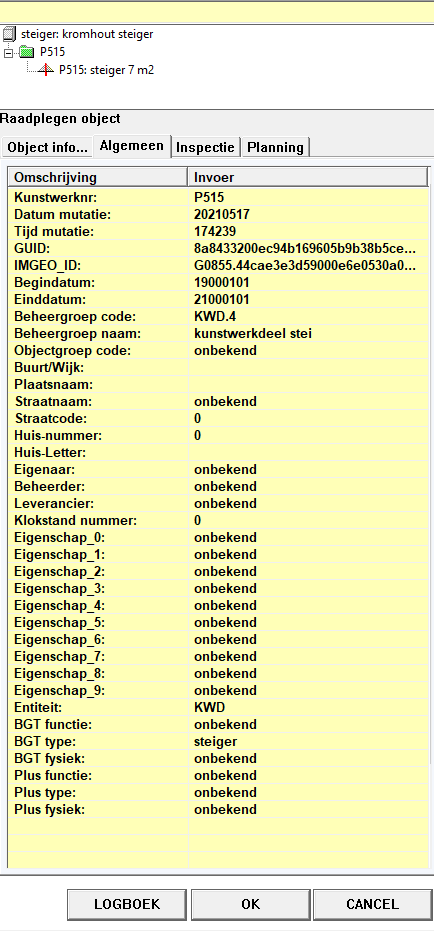

Algemeen: Bevat de algemene informatie. |
Inspectie: Uit de beeldkwaliteit inspectie. |
Planning: Uit onderhoud en maatregel planning. |
|
|
|
|
|
|
|
Via de
knop: [OK], kan men bij wijzigen of toevoegen de data opslaan.
Via de
knop: [Cancel], wordt het venster afgesloten.
Via de
knop: [logboek], start men een venster met de tabbladen:
·
Logboek
·
Documenten
·
Vlak controle
·
Onderhoud
planning
·
Maatregel
planning
Met extra
informatie over het object:
|
Logboek:
bevat historie inspectie resultaten |
Documenten:
om object documenten te openen. |

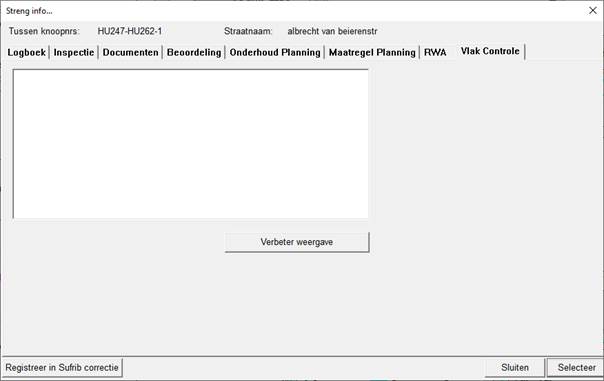

Vlak
controle: voor het verkrijgen van informatie over de geometrie van het
object. Via knop [Verbeter weergave] kan men fout getekende vlakken
automatisch verbeteren. |

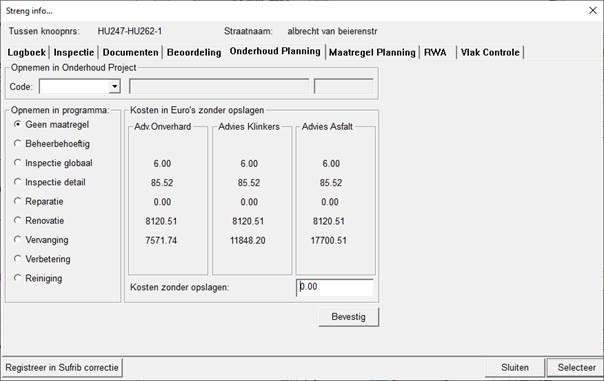

Onderhoud
planning: Voor de
registratie van onderhoud/exploitatie maatregelen. |

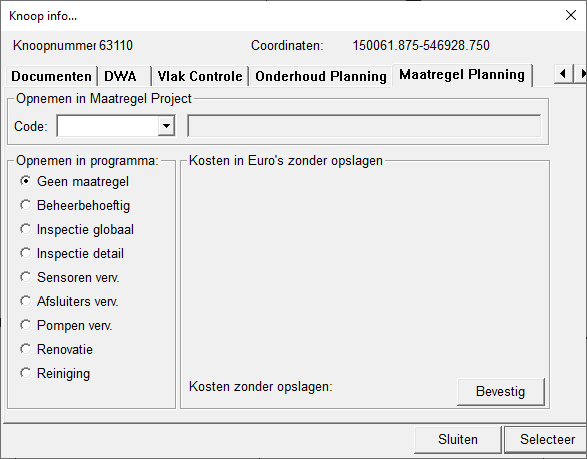

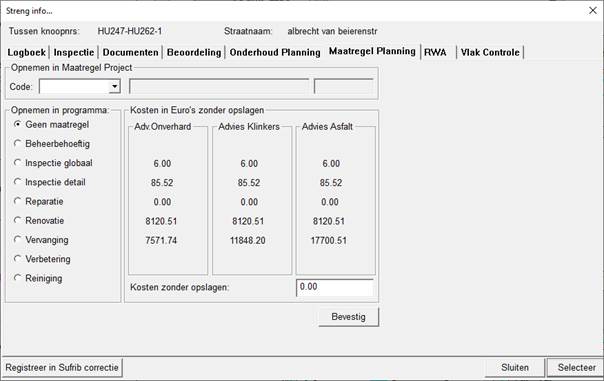

Maatregel
planning: Voor de
registratie van herstel/investering maatregelen |
|
|
|
|
|
|

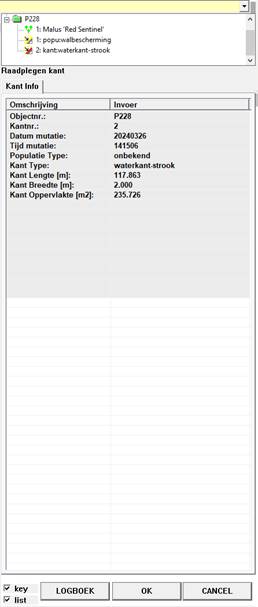

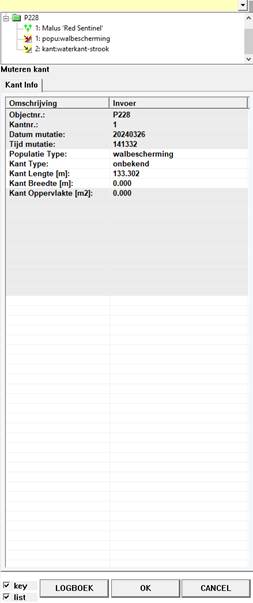

Populaties
De soorten waarmee een object
is voorzien. Bijvoorbeeld de gras en bloemsoorten in een gazon of de
verschillende boomsoorten in een bosplantsoen.
|
Groenbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
|
|
Klik
op deze knop, indien de groene knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |

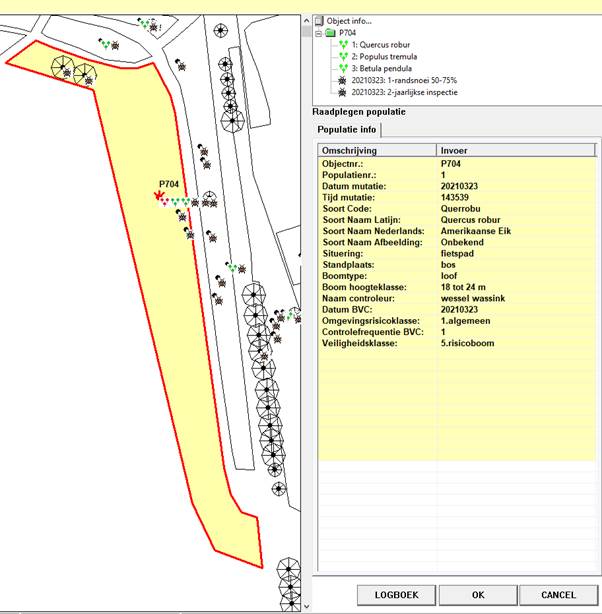

Klik
vervolgens op een object met 1 of meer populatie symbolen. Meestal een
vlak. Hierna wordt het onderstaande
venster gestart. Het venster toont de
populatiegegevens van de 1e populatie. Door op een andere
populatie armatuur in de treeview te klikken verschijnt hiervan de
informatie. |
Het
onderstaande venster wordt gestart, om een populatie toe te voegen. Klik
daarna in de tekening op het object waarop de populatie moet worden
geregistreerd. |
Klik vervolgens
op een object met populatie symbool. Hierna wordt onderstaand venster
gestart, om gegevens te wijzigen. |
Klik
vervolgens op het object, om de populatie te verwijderen. Indien er meer
populaties zijn geregistreerd op het object gebruikt u de treeview. U verwijdert dan de
juiste populatie door met de rechtermuisknop op de populatie te klikken. Er
verschijnt daarna een pop-up menu met een optie om de populatie te
verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
objecten op populatie eigenschappen kan selecteren. Geselecteerde
objecten kleuren oranje en kunt u naar een nieuw venster kopieren voor
verdere bewerking. Klik
op deze knop nadat u eerst op object informatie heeft geselecteerd via knop: |
|
|
Een object met drie
populaties en twee meldingen. |
|
|
|
|
|
|
|
|
|
|
Bomen
Een
boom is een object met boom informatie. De vensters zijn ingericht om BVC-informatie in te voeren volgens het
handboekbomen. Defecten met een vervolgmaatregel via de meldingen registratie
toevoegen op de boom.
|
Groenbeheer |
Weergave |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
|
|
|
Klik
op deze knop, indien de groene knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Het “Weergave opties”, venster
met tabblad: Bomen, voor het instellen van de beeld-, thema- en
tekstweergave van bomen: |
Klik
vervolgens op een boom. Hierna wordt het onderstaande venster gestart |
Het
onderstaande venster wordt gestart, om een boom toe te voegen. Klik daarna in
de tekening om de coordinaat van de boom aan te geven. |
Klik
vervolgens op een boom. Hierna wordt onderstaand venster gestart, om gegevens
te wijzigen. Door de cursor in een X-Y coordinaat veld te plaatsen kan men
met een klik in het venster de positie van de boom wijzigen. |
Klik
vervolgens op de boom, om deze te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
bomen op eigenschappen kan selecteren. Geselecteerde boom kleuren oranje en
kunt u naar een nieuw venster kopieren voor verdere bewerking. Klik
op deze knop nadat u eerst op object informatie heeft geselecteerd via de
knop: |
|
|
Een boom met 2
meldingen |
Boominfo: Bevat
specifieke boom informatie. |
Algemeen: Bevat de
algemene informatie. |
Inspectie: Formulier tbv Boom Veiligheid Controle (BVC). |
Planning: Uit de
onderhoud en maatregel planning. |
|
|
|
|
|
|
Meldingen
Een melding is de
registratie van een defect of gewenste maatregel op een object. Een melding
bestaat uit de registratie van:
·
Onderdeel
·
Type gebrek
(optioneel, deze is niet zichtbaar bij BVC)
·
Gebrek
·
Gevolg
·
Maatregel
·
Urgentie
Per object functie:
Bomen, Masten, Wegvakonderdelen, Kunstwerken, Wateronderdelen en Riolering, is
een voor invulling te maken van bovenstaande domeinwaarden, waarbij u:
·
Bij onderdeel
kan aangeven wat automatisch als default gevolg moet worden ingevuld.
Bijvoorbeeld een gebrek in de kroon geeft vaak takbreuk.
·
Bij gebrek
kan aangeven wat de automatisch als default maatregel moet worden ingevuld.
·
Bij maatregel
kan aangeven wat automatisch de default urgentie is.
|
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
Klik vervolgens op een object met een melding. Hierna
wordt het onderstaande venster gestart. Het venster toont de informatie
van de 1e melding op het object. Om informatie van andere meldingen, op het
object, te tonen klikt u op de betreffende melding in de treeview. |
Het onderstaande venster wordt
gestart, om een melding toe te voegen. Klik daarna in de tekening op het
object waarop de melding moet worden geregistreerd. |
Klik vervolgens op een object
met een melding. Hierna wordt onderstaande venster gestart, om gegevens te
wijzigen. Het venster toont de informatie
van de 1e melding op het object. Om informatie van andere meldingen, op het
object, te wijzigen klikt u op de betreffende melding in de treeview |
Klik vervolgens op het object,
om de melding te verwijderen. Indien er meer meldingen zijn geregistreerd op
het object gebruikt u de treeview. U verwijdert dan de juiste melding door met de
rechtermuisknop op de melding te klikken. Er verschijnt daarna een pop-up
menu met een optie om het defect te verwijderen. |
Een venster wordt getoont met
per eigenschap verschillende tabbladen. Zodat u meldingen op eigenschappen
kan selecteren. Objecten met geselecteerde meldingen kleuren oranje en kunt u
naar een nieuw venster kopieren voor verdere bewerking. Klik op deze knop nadat u eerst
op object informatie heeft geselecteerd via de knop: |
|

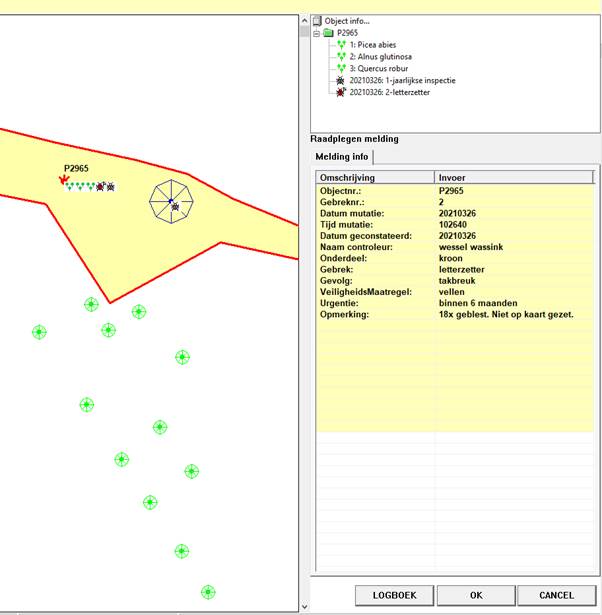

Melding op een
bosperceel (object) van letterzetter in kroon bomen. Risico op takbreuk.
Binnen 6 maanden bomen vellen. Let op: Het venster is
in BVC-modus gestart (startoptie vta=1). Dus geen
overbodige velden bij de BVC-registratie buiten. |

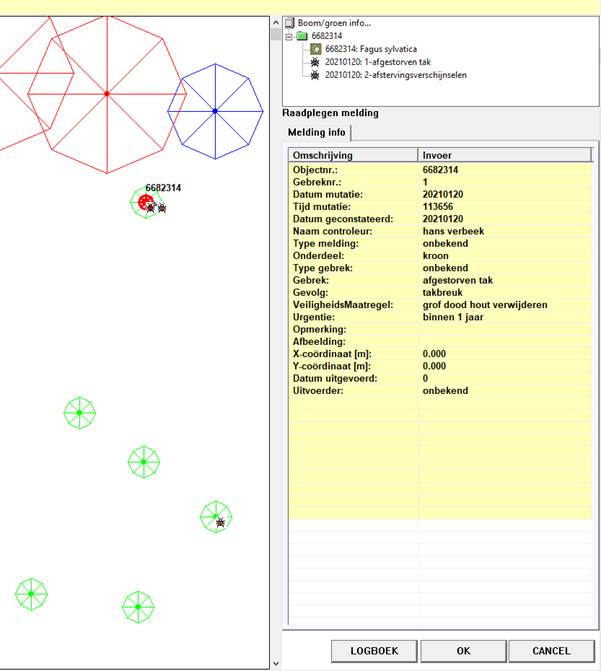

Melding op een boom van
een afgestorven tak. Risico op takbreuk. Binnen 1 jaar grof dood hout
verwijderen. Let op het venster is
niet in BVC-modus gestart (startoptie: vta=0). Dus
extra velden voor type gebrek en registratie dat maatregel is uitgevoerd,
zodat het defect uit de grafische weergave en selectie vensters verdwijnt. |
|
|
|
|
|
|
|
|
|

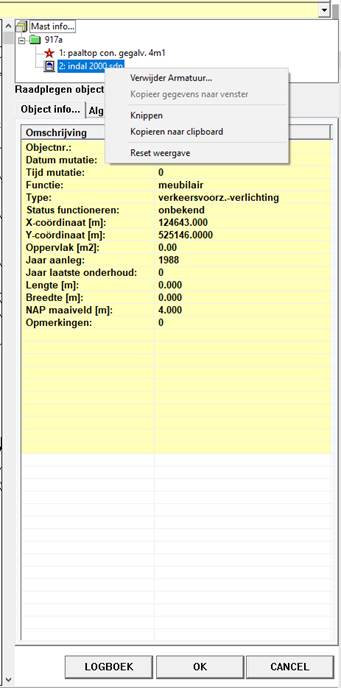

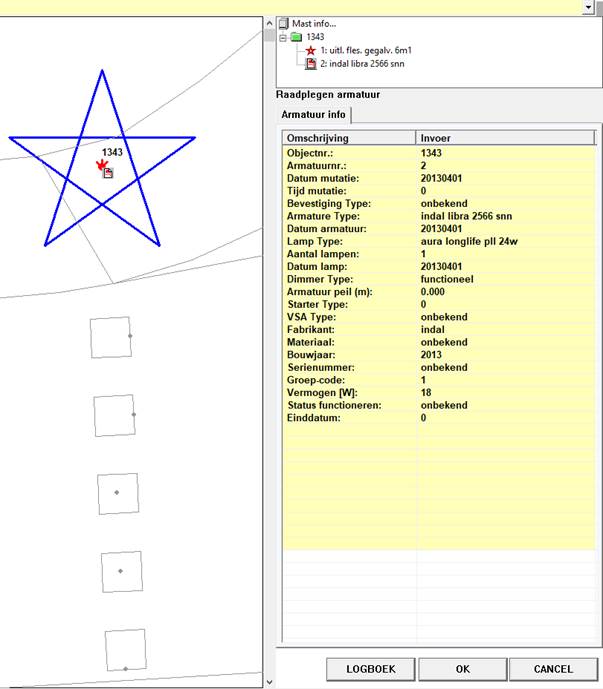

Masten
Een mast is een object met
mast/meubilair informatie. De vensters zijn ingericht voor het beheer van
openbare verlichting. Op een object/mast
kan men armaturen en borden registeren.
|
Wegbeheer |
Weergave |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
|
Klik
op deze knop, indien de blauwe knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Het “Weergave opties”, venster
met tabblad: Masten, voor het instellen van de beeld-, thema- en
tekstweergave van masten:
|
Klik
vervolgens op een object van het type mast. Een mast wordt weergeven met een
vijfpunt-ster. Hierna wordt het
onderstaande venster gestart. Het venster toont de
objectgegevens. Door op de mast in de treeview te klikken verschijnt de mast
informatie. |
Het
onderstaande venster wordt gestart, om een mast toe te voegen. Klik daarna in
de tekening om de coordinaat van de mast aan te geven. |
Klik
vervolgens op een mast. Hierna wordt onderstaand venster gestart, om gegevens
te wijzigen. Door de cursor in een X-Y coordinaat veld te plaatsen kan men
met een klik in het venster de positie van de mast wijzigen. |
Klik
vervolgens op de mast, om deze te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
masten op eigenschappen kan selecteren. Geselecteerde masten kleuren oranje
en kunt u naar een nieuw venster kopieren voor verdere bewerking. Klik
op deze knop nadat u eerst op object informatie heeft geselecteerd via de
knop: |
|
Een mast
(vijfpunt-ster) met 1 armatuur. De ster heeft een vast e grote bij in en
uitzoomen, zoals bij de bomen. |
Objectinfo: Bevat de
object informatie. |
Mastinfo: Nadat op de
mast regel in de treeview is geklikt. Een object kan niet
meer dan 1 masten bevatten. |
Armatuurinfo: Nadat op
de armatuur regel in de treeview is geklikt. Een object kan 1 of
meer armaturen geregistreerd hebben. |
|
|
|
|
|
|
|
Armaturen
Voor de registratie van de
openbare verlichting bevat een armatuur ook informatie over de toegepaste
lampen. Normaliter registreert men een armatuur op een (lichtmast), maar het is
ook mogelijk een armatuur op een ander type object te registeren. Men kan
bijvoorbeeld een armatuur aan een boom bevestigen.
|
Wegbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op
deze knop, indien de blauwe knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Klik
vervolgens op een object met 1 of meer aramatuur symbolen. Meestal bij een
mast (vijfpunt-ster). Hierna wordt het
onderstaande venster gestart. Het venster toont de
objectgegevens. Door op de armatuur in de treeview te
klikken verschijnt de armatuur informatie. |
Het
onderstaande venster wordt gestart, om een armatuur toe te voegen. Klik
daarna in de tekening op het object waarop de armatuur moet worden
geregistreerd. |
Klik
vervolgens op een object met armatuur symbool. Hierna wordt onderstaand
venster gestart, om gegevens te wijzigen. |
Klik
vervolgens op het object, om de melding te verwijderen. Indien er meer
armaturen zijn geregistreerd op het object gebruikt u de treeview. U verwijdert dan de
juiste armatuur door met de rechtermuisknop op de armatuur te klikken. Er
verschijnt daarna een pop-up menu met een optie om de armatuur te
verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
objecten/masten met armaturen op eigenschappen kan selecteren. Geselecteerde
objecten/masten kleuren oranje en kunt u naar een nieuw venster kopieren voor
verdere bewerking. Klik
op deze knop nadat u eerst op object informatie heeft geselecteerd via knop: |
|
Geklikt is op een mast
met een armatuur. In de treeview is op de armatuur geklikt, waarna de
armatuur gegevens worden getoond. |
Door te klikken met de
rechtermuisknop op een armatuur verschijnt een pop-up met met
de mogelijkheden de armatuur te kopiëren of te verwijderen. |
|
|
|
|
|
|
|
|
|
Borden
Borden registreert men
volgens de zogenaamde RVV (Reglement verkeersregels en verkeerstekens). Maar in principe mag men alle code toepassen
volgens de bitmaps in de rvvmap.
De rvvmap is de startoptie aanduiding van de map/directoriee waar de bitmaps van
de borden staan.
Normaliter registreert
men een bord op een paal, maar het is ook mogelijk een bord op een ander type
object te registeren. Men kan een bord aan een muur bevestigen bijvoorbeeld.
|
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
|
Klik
op deze knop, indien de blauwe knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Klik
vervolgens op een object met 1 of meer bord symbolen. Hierna
wordt het onderstaande venster gestart. Het venster toont de
objectgegevens. Klik op de regel met
het 50-km bord in de treeview voor weergave van de bord informatie. |
Het
onderstaande venster wordt gestart, om een bord toe te voegen. Klik
daarna in de tekening op het object waarop het bord moet worden
geregistreerd. |
Klik
vervolgens op een object met 50-km bord symbool. Hierna wordt onderstaand
venster gestart, om gegevens te wijzigen. |
Klik
vervolgens op het object, om de melding te verwijderen. Indien er meer borden
zijn geregistreerd op het object gebruikt u de treeview. U verwijdert dan het juiste
bord door met de rechtermuisknop op de bord regel te klikken. Er verschijnt
daarna een pop-up menu met een optie om het bord te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
objecten met borden op eigenschappen kan selecteren. Geselecteerde objecten
kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere
bewerking. Klik
op deze knop nadat u eerst op object informatie heeft geselecteerd via knop: |
|
Geklikt is op een object met een bord. In de
treeview is op de bord regel geklikt, waarna de bord gegevens worden getoond. |

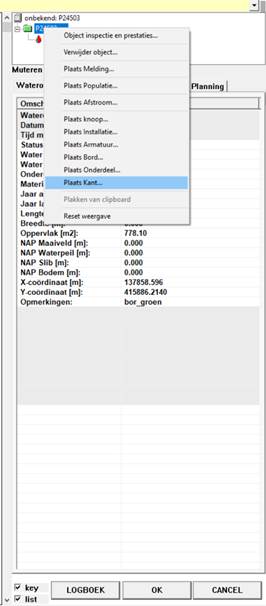

Door met de rechtermuisknop op een regel in de
treeview te klikken, verschijnt een pop-up met opties voor het verwijderen of
toevoegen van gegevens. |
|
|
|
|
|
|
|
|
|
Wegvakken
Door wegen in lengterichting op te delen, worden
wegvakken verkregen. Deze wegvakken moeten homogeen zijn wat betreft het wegtype, het dwarsprofiel en de verhardingsopbouw.
Wegvakonderdelen
De indeling in wegvakonderdelen (stroken) ontstaat
door opsplitsing van wegvakken in dwarsrichting wat betreft het onderdeeltype
en het verhardingstype. Ook volgens de catalogus van de BGT (Basisregistratie
Grootschalige Topografie).
|
Weergave |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Inspecteren
volgens Wegbeheer 2011 methodiek |
Selecteren |
|
|
|
|
|
|
|
|
|
|
|
Klik op deze knop, indien de bruine knoppen hiernaast niet
zichtbaar zijn. Ook kan
het nodig zijn de juiste knoppenbalk te activeren. Bijvoorbeeld via
menuoptie: Raadplegen -> Knoppenbalk toevoegen. |
Het “Weergave opties”, venster met tabblad:
Wegvakonderdelen, voor het instellen van de beeld-, thema- en
tekstweergave van wegvakonderdelen:
|
Klik vervolgens op een wegvakonderdeel. Hierna wordt het
onderstaande venster gestart |
Het onderstaande venster wordt gestart, om een
wegvakonderdeel toe te voegen. Klik daarna in de tekening om de coordinaat
van het wegvakonderdeel aan te geven. |
Klik vervolgens op een wegvakonderdeel. Hierna wordt
onderstaand venster gestart, om gegevens te wijzigen. Met de tekenknoppen kan men de geometrie wijzigen. |
Klik vervolgens op het wegvakonderdeel, om deze te
verwijderen. |
Een venster wordt getoont om het wegvakonderdeel volgens de
Wegbeheer 2011 methodiek te inspecteren. Op basis van deze inspectie
volgt een basisplanning, budgetplannin g en maatregelcyclus voor het
wegvakonderdeel. |
Een venster wordt getoont met per eigenschap verschillende
tabbladen. Zodat u wegvakonderdelen op eigenschappen kan selecteren. Geselecteerde wegvakonderdelen kleuren oranje en kunt u
naar een nieuw venster kopieren voor verdere bewerking. U kunt ook
eerst op object informatie selecteren via knop:
|
|

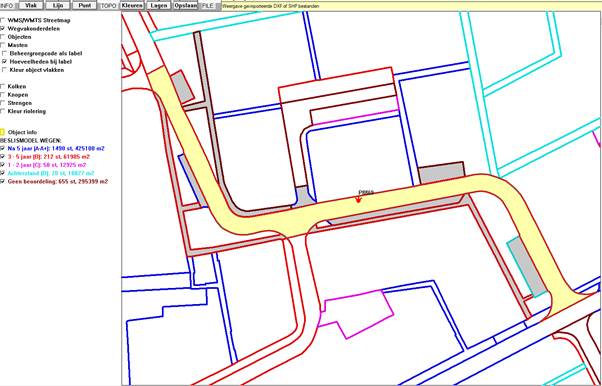

De grafische weergave van het wegvakonderdeel
nadat deze de focus heeft gekregen via bovenstaande knoppen. Let ook op de thematische “beslismodel”
weergave, waarbij de wegvakonderdelen worden gekleurd op basis van de
onderhoudstoestand uit inspectie. |
Het tabblad met wegvakonderdeel informatie |
Het tabblad met de algemene object informatie
over het wegvakonderdeel. |
Het tabblad met de resultaten uit de laatste
inspectie. |
Het tabblad met planningsgegevens waaronder de
door het systeem voorgestelde maatregel uit de relatietabellen:
schade-maatregelgroepen. (kruisjestabel) |
|
|
|
|
|
|
Via de knop: [logboek], start men een venster met
de tabbladen:
·
Logboek
·
Documenten
·
Beoordeling
·
Maatregel
planning
·
Vlak Controle
Met extra informatie over het wegvakonderdeel:
|
Logboek: bevat historie inspectie resultaten |

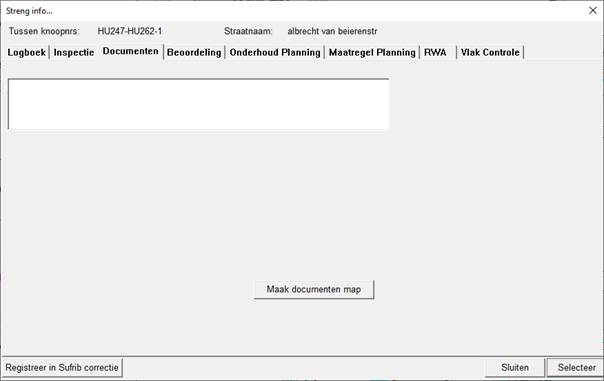

Documenten: om object documenten te openen. |

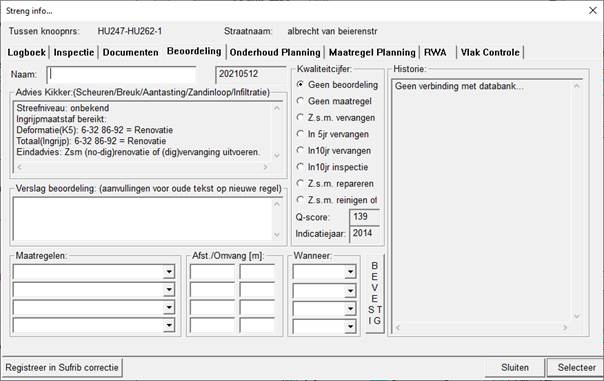

Beoordeling: voor het toetsen van
inspectieresultaten aan de richtlijnen, bepalen planjaar, maatregelen en
kosten. |
Maatregel planning: Voor de registratie van herstel/investering
maatregelen |
Vlak controle: voor het verkrijgen van
informatie over de geometrie van het object. Via knop [Verbeter weergave] kan
men fout getekende vlakken automatisch verbeteren. |
|
|
|
|
|
|
Kunstwerken
Bouwkundige objecten:
·
Zoals: gemaal, hoogspanningsmast, perron, sluis, steiger, strekdam,
stuw. Die over het algemeen uit 1
onderdeel bestaan
·
Zoals: brug, aquaduct, viaduct, ecoduct, fly-over. Die uit meerdere verschillende
onderdelen kunnen bestand zoals de onderdelen: dek, landhoofd, pijler, sloof,
pyloon
Volgens de kwaliteitscatalogus
openbare ruimte te onderscheiden in grote en kleine kunstwerken en “nuts en
schakelkasten”.
Kunstwerkonderdelen
Het betreffen kunstwerken en
kunstwerkonderdelen. Bij nuts en
schakelkasten betreft het onderdeel ook gelijk het kunstwerk. Bruggen en viaducten zijn op te delen in dek, leuningen,
pijlers en landhoofden bijvoorbeeld. Het best is een indeling volgens de BGT.
De onderdelen hebben een eigen geometrie.
|
Wegbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
Menuoptie: Toevoegen
-> Plaats kunstwerk onderdeel. |
Menuoptie: Wijzigen
-> Wijzig kunstwerk onderdeel. |
Menuoptie: Verwijderen
-> Verwijder kunstwerk onderdeel. |
Menuoptie: Selecteren
-> Via filter -> Kunstwerk onderdelen. |
|
Klik
op deze knop, indien de menuopties hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Klik
vervolgens op een kunstwerkonderdeel object. Hierna
wordt het onderstaande venster gestart. Het venster toont de
objectgegevens. Klik op de
kunstwerkonderdeel voor weergave van de kunstwerkonderdeel informatie. |
Het
onderstaande venster wordt gestart, om een kunstwerk toe te voegen. Klik
daarna in de tekening om de coordinaat van het kunstwerkonderdeel aan te
geven. |
Klik
vervolgens op een kunstwerkonderdeel. Hierna wordt onderstaand venster
gestart, om gegevens te wijzigen. Met de tekenknoppen kan men de geometrie wijzigen. |
Klik
vervolgens op het kunstwerkonderdeel, om deze te verwijderen. |
Een venster wordt getoont met
per eigenschap verschillende tabbladen. Zodat u kunstwerkonderdelenonderdelen
op eigenschappen kan selecteren. Geselecteerde
kunstwerkonderdelen kleuren oranje en kunt u naar een nieuw venster kopieren
voor verdere bewerking. U kunt ook eerst op
object informatie selecteren via knop:
|
|
De grafische weergave van het kunstwerkonderdeel
nadat deze de focus heeft gekregen via bovenstaande knoppen. |
Het tabblad met kunstwerkonderdeel informatie |
Het tabblad met de algemene object informatie
over het kunstwerkonderdeel. |
Het tabblad met de resultaten uit de laatste
inspectie. |
Het tabblad met planningsgegevens. |
|
|
|
|
|
|
Water
De BGT deelt water op in de volgende types:
·
zee
·
waterloop,
met de plustypes:
o
beek
o
bron
o
gracht
o
kanaal
o
rivier
o
sloot
·
watervlakte,
met de plustypes:
o
haven
o
meer, plas,
ven, vijver
·
greppel,
droge sloot
Wateronderdelen
Volgens de kwaliteitscatalogus openbare ruimte
kunnen bovenstaande BGT types, uit de volgende onderdelen bestaan:
·
oevers
·
kademuur
·
lichte
beschoeiing
·
zware
beschoeiing
·
bagger/slik
(niet in kwaliteitscatalogus)
|
Wegbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
Menuoptie: Toevoegen
-> Plaats water onderdeel. |
Menuoptie: Wijzigen
-> Wijzig water onderdeel. |
Menuoptie: Verwijderen
-> Verwijder water onderdeel. |
Menuoptie: Selecteren
-> Via filter -> Water onderdelen. |
|
Klik op
deze knop, indien de menuopties hiernaast niet zichtbaar zijn. Ook kan het nodig zijn
de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Klik
vervolgens op een wateronderdeel object. Hierna
wordt het onderstaande venster gestart. Het venster toont de
objectgegevens. Klik op de
wateronderdeel voor weergave van de wateronderdeel informatie. |
Het
onderstaande venster wordt gestart, om een water toe te voegen. Klik
daarna in de tekening om de coordinaat van het wateronderdeel aan te geven. |
Klik
vervolgens op een wateronderdeel. Hierna wordt onderstaand venster gestart,
om gegevens te wijzigen. Met de tekenknoppen kan men de geometrie wijzigen. |
Klik
vervolgens op het wateronderdeel, om deze te verwijderen. |
Een venster wordt getoont met
per eigenschap verschillende tabbladen. Zodat u wateronderdelenonderdelen op
eigenschappen kan selecteren. Geselecteerde
wateronderdelen kleuren oranje en kunt u naar een nieuw venster kopieren voor
verdere bewerking. U kunt ook eerst op
object informatie selecteren via knop:
|
|

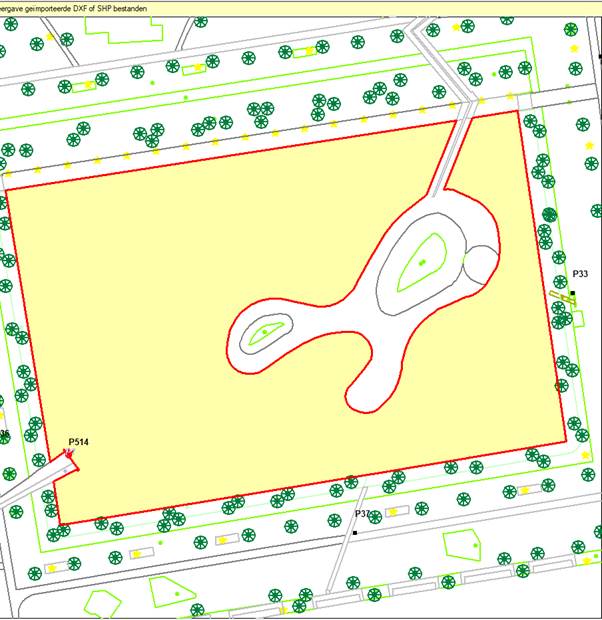

De grafische weergave van het wateronderdeel
nadat deze de focus heeft gekregen om te raadplegen. |
Het tabblad met wateronderdeel informatie |
Het tabblad met de algemene object informatie
over het wateronderdeel. |
Het tabblad met de resultaten uit de laatste
inspectie. |
Het tabblad met planningsgegevens. |
|
|
|
|
|
|
Strengen
Eén of meer kabels of leidingen tussen twee knopen.
Een streng kan naast een drain, rioolbuis, persleiding ook bijvoorbeeld een
drinkwaterleiding, laagspanning of ander thema zijn volgens het IMKL
(Informatie Model Kabels en Leidingen).
Eerst de knopen toevoegen en daarna de strengen!
Kabels en leidingen
Kabels en leidingen zijn onderdeel van een streng.
Of zijn een streng als er maar één is.
Het toepassingsgebied, in BrutIS,
is met name het rioleringsbeheer en het beheren en maken van bestanden ten
behoeve van hydraulische berekeningen.
|
Weergave |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Registratie
inspectie riolering (volgens NEN-EN 13508-2): |
Registratie
reiniging riolering: |
Registratie
reiniging drainage: |
Selecteren
op eigenschappen: |
Selecteren
op toestandaspecten: |
Selecteren
op maatregelen: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Klik op deze knop, indien de grijze knoppen hiernaast niet
zichtbaar zijn. Ook kan het
nodig zijn de juiste knoppenbalk te activeren. Bijvoorbeeld via menuoptie: Raadplegen
-> Knoppenbalk toevoegen. |
Het “Weergave opties”, venster met tabblad: Strengen, voor
het instellen van de beeld-, thema- en tekstweergave van kabels en leidingen:
|
Klik vervolgens op een kabel of leiding. Hierna wordt het
onderstaande venster gestart |
Het onderstaande venster wordt gestart, om een kabel of
leiding toe te voegen. |
Klik vervolgens op een kabel of leiding. Hierna wordt
onderstaand venster gestart, om gegevens te wijzigen. Met de tekenknoppen kan men de geometrie wijzigen. |
Klik vervolgens op de kabel of leiding, om deze te
verwijderen. |

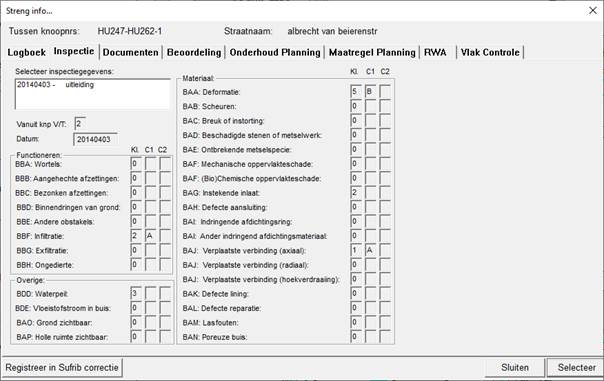

Een venster wordt getoont om de leiding volgens de NEN-EN 13508-2 te inspecteren. Op basis van deze inspectie
volgt een basisplanning, budgetplannin g en maatregelcyclus voor de
leiding. |
Een venster wordt getoont om de reiniging van een leiding
te registeren. Ook kunt u enkele vaste eigenschappen wijzigen. |
Een venster wordt getoont om de reiniging van een drainage
leiding te registeren. Ook kunt u enkele vaste eigenschappen wijzigen. |
Een venster wordt getoont met per eigenschap verschillende
tabbladen. Zodat u kabels en leidingen op eigenschappen kan selecteren. Geselecteerde kabels en leidingen kleuren oranje en kunt u
naar een nieuw venster kopieren voor verdere bewerking. |
Een
venster wordt getoont met alle toesandaspecten
uit inspectie. Na
selectie van toestandaspecten worden deze in beeld
gebracht, waarna u deze bijvoorbeeld kan exporteren naar SHP-bestand of
DXF-bestand. Ook
worden de leidingen met geselecteerde toestadnaspecten
geselecteerd. Geselecteerde
kabels en leidingen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere bewerking. |
Een
venster wordt getoont met alle geplande
maatregelen. Na
selectie van maatregelen worden deze in beeld gebracht, waarna u deze
bijvoorbeeld kan exporteren naar SHP-bestand of DXF-bestand. Ook
worden de leidingen met geselecteerde maatregelen geselecteerd. Geselecteerde
kabels en leidingen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere bewerking. |
|

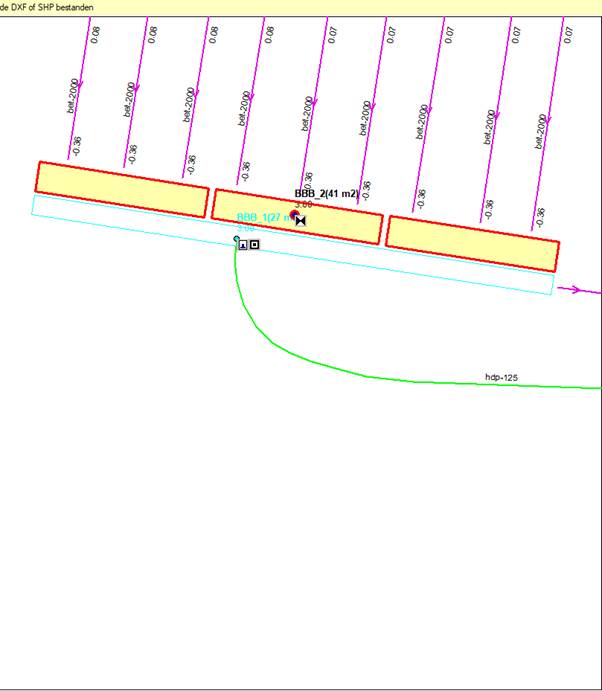

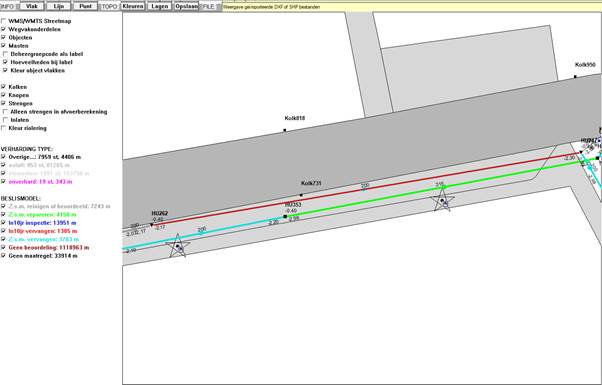

De grafische weergave van een leiding nadat deze
de focus heeft gekregen via bovenstaande knoppen. Let ook op de thematische “beslismodel”
weergave, waarbij de leidingen worden gekleurd op basis van de
onderhoudstoestand uit inspectie. |
Het tabblad met de leiding informatie |
Het tabblad met de algemene leiding informatie. |
Het tabblad met de resultaten uit de
hydraulische gegevens van de leiding. |

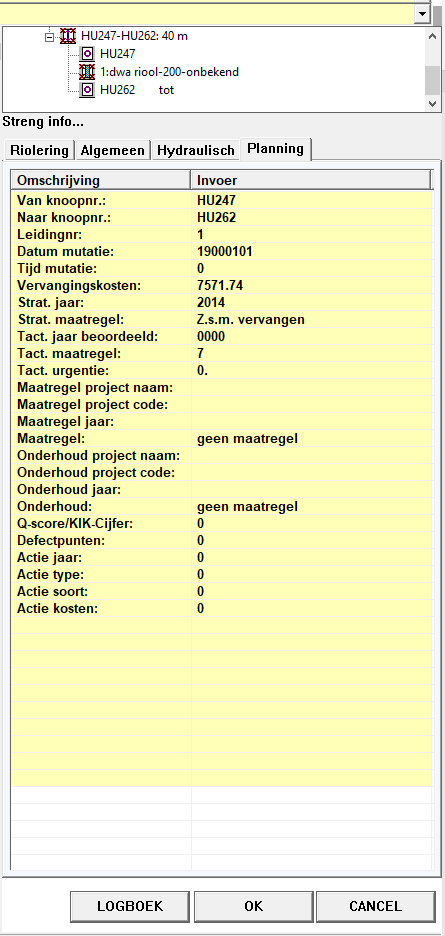

Het tabblad met planningsgegevens waaronder de
door het systeem voorgestelde maatregel. |
De registratie van de reiniging van een leiding,
via: Knop: En daarna op de leiding klikken. |
De registratie van de reiniging van een drain,
via: Knop: En daarna op de drain klikken. |
|
|
|
|
|
|
|
|
Via de knop: [logboek], start men een venster met
de tabbladen:
·
Logboek
·
Inspectie
·
Documenten
·
Beoordeling
·
Onderhoud
planning
·
Maatregel
planning
·
RWA
·
Vlak Controle
Met extra informatie over de kabel of leiding:
|

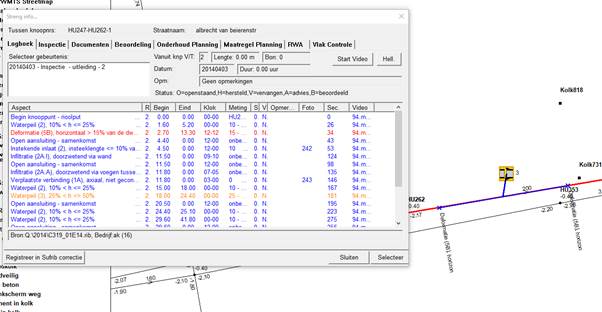

Logboek: bevat historie inspectie resultaten |
|
Documenten: om leiding of kabel documenten te
openen. |
Beoordeling: voor het toetsen
van inspectieresultaten aan de richtlijnen, bepalen planjaar, maatregelen en
kosten. Tevens registratie van de
tactische beoordeleing, door de leiding een kwaliteitscijfer te geven. |
Onderhoud planning: Voor de registratie van inspectie en reiniging
maatregelen. |
Maatregel planning: Voor de registratie van herstel/investering
maatregelen. |

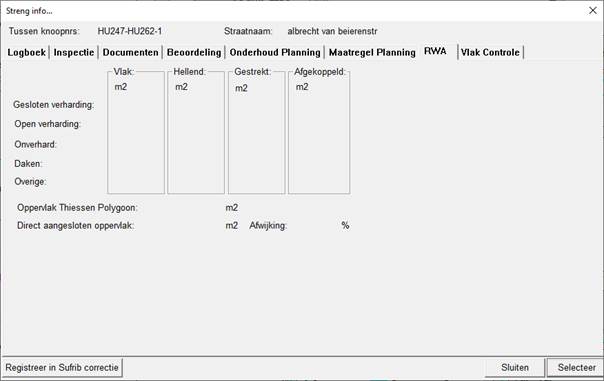

RWA: Voor de weergave van het afwaterende
oppervlak naar de streng. |
Vlak controle: voor het verkrijgen van
informatie over de geometrie van de kabel of leiding. Via knop [Verbeter
weergave] kan men fout getekende vlakken automatisch verbeteren. |
|
|
|
|
|
|
|
|
|
De planning van onderhoudsmaatregelen is op de toestandaspecten in het Logboek tabblad:
|
Door met de rechtermuisknop op een
toestandaspect te klikken wordt het venster hiermaast weergeven, voor de
registratie van een onsderhoudsmaatregel naar aanleiding van het geconstateerde aspect.
(operationele beoordeling) Met de linkermuisknop klikken
op een toestandaspect geeft een venster met een foto van het toestandaspect. |

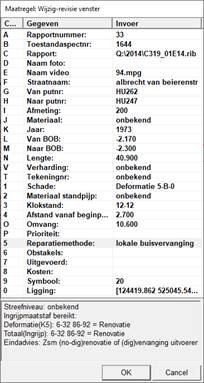

Het venster voor registratie
van de onderhoudsmaatregel. Via de polygoon teken knop:
|
|
|
|
|
Knop: |
|
|
Knopen
Een knoop is in principe onderdeel van een netwerk.
De punten waarop strengen beginnen en eindigen. Een knoop hoeft niet op een
streng/netwerk te zijn aangesloten. Het is dan een losliggende knoop ofwel een
(mini-)netwerk op zichzelf, zoals bij een peilbuis of infiltratieput.
Het is zelfs zo dat bij het invoeren van de
strengen eerst de knopen moeten worden ingevoerd. En zolang de streng niet is
ingevoerd liggen de knopen los. Bij
toevoegen van een streng registreert men een: van-knoop, en een: naar-knoop.
Een knoop heeft twee verschillende verschijningsvormen.
Fictief en niet fictief.
Niet fictief heeft de knoop de vorm van een put of
een compartiment. (Vandaar het symbool van een putdeksel bij knopen). Fictief
heeft de knoop geen vorm en wordt daarom alleen onder thema: Revisie, als punt
afgebeeld in de grafische weergave.
Een “inspectie-/ rioolput”, is een object volgens
definitie van de BGT. En kan men als object registreren in BrutIS.
In een object kunnen knopen zitten. Het is
mogelijk bij een knoop het object te registeren waarvan het deel uitmaakt. Is
niet verplicht.
|
Weergave |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Zoeken
op knoopnummer |
Inspecteren
(volgens NEN-EN 13508-2): |
Registratie
reiniging knoop: |
Selecteren |
|
|
|
|
|
|
|
|
|
|
|
|
|
Klik op deze knop, indien de grijze knoppen hiernaast niet
zichtbaar zijn. Ook kan
het nodig zijn de juiste knoppenbalk te activeren. Bijvoorbeeld via
menuoptie: Raadplegen -> Knoppenbalk toevoegen. |
Het “Weergave
opties”, venster met tabblad: Knopen, voor het instellen van de beeld-,
thema- en tekstweergave van knopen: Door:
“Speciale knopen”, aan te vinken wordt de weergave van objecten aangezet.
Objecten waarin knopen zijn geregistreerd.
|
Klik vervolgens op een knoop. Hierna wordt het onderstaande
venster gestart |
Het onderstaande venster wordt gestart, om een knoop toe te
voegen. Klik daarna in de tekening om de coordinaat van de knoop aan te
geven. |
Klik vervolgens op een knoop. Hierna wordt onderstaand
venster gestart, om gegevens te wijzigen. Met de tekenknoppen kan men de geometrie wijzigen. |
Klik vervolgens op het knoop, om deze te verwijderen. |
Een venster wordt getoont waarin u een nummer van knoop
kunt invoeren. Door op [OK] te klikken wordt op het o bject ingezoomt . |
Een venster wordt getoont om de leiding volgens de NEN-EN 13508-2 te inspecteren. |
Een venster wordt getoont om de reiniging van een knoop te
registreren. |
Een venster wordt getoont met per eigenschap verschillende
tabbladen. Zodat u knopen op eigenschappen kan selecteren. Geselecteerde
knopen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere
bewerking. Om knopen op basis van leiding eigenschappen te selecteren
gebruikt u eerst het selectie venster onder knop: |
|
De grafische weergave van een knoop nadat deze
de focus heeft gekregen via bovenstaande knoppen. De betreffende knoop heeft een eigen geometrie. |
Het tabblad met de knoop informatie |
Het tabblad met de algemene knoop informatie. |
Het tabblad met de resultaten uit de
hydraulische gegevens van de knoop. |
Het tabblad met planningsgegevens. |
|
|
|
|
|
|
|
|
Via de knop: [logboek], start
men een venster met de tabbladen:
·
Logboek
·
Documenten
·
DWA
·
Vlak Controle
·
Onderhoud
planning
·
Maatregel
planning
Met extra informatie over de knoop:
|
Logboek: bevat historie inspectie resultaten |
Documenten: om knoop documenten te openen. |

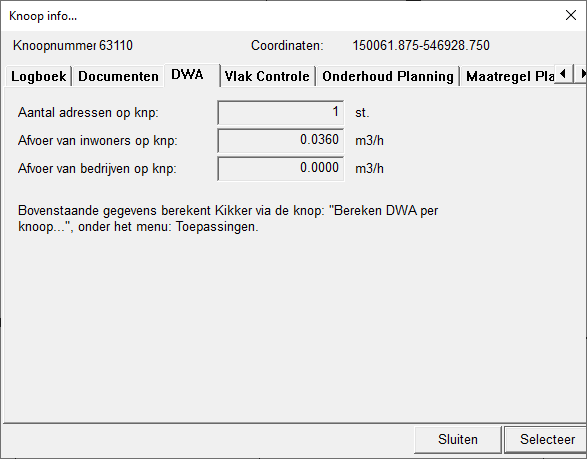

DWA: Gegevens over het aantal aansluitingen,
inwoners en bedrijven die afvoeren door de knoop |
Vlak controle: voor het
verkrijgen van informatie over de geometrie van de knoop. Via knop [Verbeter
weergave] kan men fout getekende vlakken automatisch verbeteren. |
Onderhoud planning: Voor de registratie van inspectie en reiniging
maatregelen. |
Maatregel planning: Voor de registratie van herstel/investering
maatregelen. |
|
|
|
|
|
|
|
|
Start de registratie van de reiniging van knopen
en globale inspectie van de put , via knop: |
|
|
|
Via menuoptie: Beeld -> Weergave opties,
of knop: De knoop is daarna ook als object te raadplegen,
via knop: |
|
|
Kolk
inspectie
Een knoop kan een kolk zijn. Kolken worden
regelmatig bezocht om te reinigen. Tijdens deze bezoekmomenten wordt over het
algemeen vastgelegd:
·
De toestand
van de kolk en
·
Of de
reiniging ja/nee is uitgevoerd.
Het betreft de registratie van deze
bezoekmomenten.
Het toevoegen en verwijderen van kolken gebeurt
via de knoop knopen. Vervolgens kunt u via de treeview kolk bezoekmomenten
toevoegen en verwijderen. Waarna de knoop als een kolk wordt getoond.
Onderstaand venster wordt gestart (afhankelijk van
startoptie: wijzig012). Klik op [Yes] indien alle kolken al getekend zijn.
Klik op [No] indien u veel kolken moet toevoegen.
[Yes] geeft onderstaand venster waarmee u de
toestand van bestaande kolken registreert:
|
Rioleringsbeheer |
Weergave |
Raadplegen als knoop. |
Raadplegen als kolk. |
Toevoegen |
Verplaatsen. |
Verwijderen |
Kolk inspectie eenvoudig |
Kolk inspectie uitgebreid |
Selecteren |
|
|
|
|
|
|
|
|
|
|
|
|
Klik op deze knop, indien de
grijze knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn de juiste knoppenbalk te
activeren. Bijvoorbeeld via menuoptie: Raadplegen -> Knoppenbalk
toevoegen. |
Het “Weergave opties”, venster met tabblad:
Kolken, voor het instellen van de beeld-, thema- en tekstweergave van kolken: Door: “Speciale knopen”, aan te vinken wordt de
weergave van objecten aangezet. Objecten waarin knopen zijn geregistreerd.
|
Klik vervolgens op een knoop.
Hierna wordt het onderstaande venster gestart. Klik vervolgens op de
bezoekmoment regel in de treeview om de informatie van het gewenste
bezoekmoment te raadplegen, te wijzigen of te verwijderen. |
Het onderstaande venster wordt
gestart, om een bezoekmoment te raadplegen. Standaard het laatste moment. Klik op een bezoekmoment in de
treeview om een ander moment te raadplegen of te wijzigen. |
Om een knoop toe te voegen. Klik vervolgens op knop: |
Klik vervolgens op een kolk. De te verplaatsen kolk kleurt rood. Klik vervolgens in het venster voor de nieuwe
locatie. |
Klik vervolgens op de knoop of
kolk, om deze te verwijderen. |
Onderstaand venster
wordt gestart (afhankelijk van startoptie: wijzig012). Klik op [Yes] indien
alle kolken al getekend zijn. Klik op [No] indien
u veel kolken moet toevoegen.
[Yes] geeft
onderstaand venster waarmee u de toestand van bestaande kolken registreert:
|
Onderstaand venster
wordt gestart (afhankelijk van startoptie: wijzig012). Klik op [Yes] indien
alle kolken al getekend zijn. Klik op [No] indien
u veel kolken moet toevoegen.
[Yes] geeft
onderstaand venster waarmee u de toestand van bestaande kolken registreert:
|
Een venster wordt getoont met
per eigenschap verschillende tabbladen. Zodat u kolk knopen op eigenschappen kan selecteren.
Geselecteerde knopen kleuren oranje en kunt u naar een nieuw venster kopieren
voor verdere bewerking. |
|
De grafische weergave van een kolk nadat deze de
focus heeft gekregen via bovenstaande knoppen. De betreffende kolk is een knoop en kan een
eigen geometrie hebben. |
Het tabblad met de kolk/knoop informatie |
Het tabblad met de algemene kolk/knoop
informatie. |
Het tabblad met de gegevens van het
bezoekmoment. |
Het tabblad met de
resultaten uit de hydraulische gegevens van de knoop. |
Het tabblad met
planningsgegevens. |
|
|
|
|
|
|
|
Pompen
Een pomp
is een voorziening in een knoop. Een knoop kan 1 of meer pompen hebben.
Een pomp
pompt het water uit de knoop op basis van inslag- en uitstagpeilen en een
capaciteit. Indien een eindknoop is aangegeven wordt het water naar de
eindknoop gepompt.
|
Rioleringsbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op
deze knop, indien de grijze knoppen hiernaast niet zichtbaar zijn. Ook kan
het nodig zijn de juiste knoppenbalk te activeren. Bijvoorbeeld via
menuoptie: Raadplegen -> Knoppenbalk toevoegen. |
Klik vervolgens op een knoop
met 1 of meer pomp symbolen. Hierna wordt het onderstaande venster gestart. Het venster toont de knoop gegevens. Door op
de pomp in de treeview te klikken verschijnt de pomp informatie. |
Het onderstaande venster wordt
gestart, om een pomp toe te voegen. Klik daarna in de tekening op de knoop waarop de pomp moet
worden geregistreerd. |
Klik vervolgens op een knoop met pomp symbool. Hierna wordt
onderstaand venster gestart, om gegevens te wijzigen. |
Klik vervolgens op het knoop,
om de pomp te verwijderen. Indien er meer pompen zijn geregistreerd op de
knoop gebruikt u de treeview. U
verwijdert dan de juiste pomp door met de rechtermuisknop op de pomp te
klikken. Er verschijnt daarna een pop-up menu met een optie om de pomp te
verwijderen. |
Een venster wordt getoont met
per eigenschap verschillende tabbladen. Zodat u knopen met pompen op
eigenschappen kan selecteren. Geselecteerde knopen kleuren
oranje en kunt u naar een nieuw venster kopieren voor verdere bewerking. Klik op deze knop nadat u eerst op knoop informatie heeft
geselecteerd via knop: |
|
De grafische weergave van een pomp in een knoop
kleurt rood, nadat deze de focus heeft gekregen via bovenstaande knoppen. |
Het tabblad met de pomp informatie |
Het tabblad met de elektromechanische
informatie. |
Het tabblad met de pompcurve en geplande
capaciteiten. |
Klik met de rechtermuisknop op de pomp, om te
verwijderen of te kopiëren naar het clipboard. (Wel eerst revisie starten) |
|
|
|
|
|
|
|
|
Afsluiters
Een afsluiter is een voorziening in een knoop. Een
knoop kan 1 of meer afsluiters hebben.
Een afsluiter opent en sluit op basis van inslag-
en uitstagpeilen en een capaciteit. Indien een eindknoop is aangegeven wordt
het water naar de eindknoop afgevoerd.
|
Rioleringsbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op deze knop, indien de grijze knoppen
hiernaast niet zichtbaar zijn. Ook kan het nodig zijn de juiste knoppenbalk te
activeren. Bijvoorbeeld via menuoptie: Raadplegen -> Knoppenbalk
toevoegen. |
Klik
vervolgens op een knoop met 1 of meer afsluiter symbolen. Hierna wordt het
onderstaande venster gestart. Het venster toont de
knoop gegevens. Door op de afsluiter in de treeview te klikken
verschijnt de afsluiter informatie. |
Het
onderstaande venster wordt gestart, om een afsluiter toe te voegen. Klik daarna in de tekening op
de knoop waarop de afsluiter moet worden geregistreerd. |
Klik vervolgens op een knoop
met afsluiter symbool. Hierna wordt onderstaand venster gestart, om gegevens
te wijzigen. |
Klik
vervolgens op het knoop, om de afsluiter te verwijderen. Indien er meer
afsluiters zijn geregistreerd op de knoop gebruikt u de treeview. U verwijdert dan de juiste afsluiter door met de
rechtermuisknop op de afsluiter te klikken. Er verschijnt daarna een pop-up
menu met een optie om de afsluiter te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
knopen met afsluiters op eigenschappen kan selecteren. Geselecteerde
knopen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere
bewerking. Klik op deze knop nadat u eerst
op knoop informatie heeft geselecteerd via knop: |
|
De grafische weergave van een afsluiter in een
knoop kleurt rood, nadat deze de focus heeft gekregen via bovenstaande
knoppen. |
Het tabblad met de afsluiter informatie |
Het tabblad met de elektromechanische
informatie. |
Klik met de rechtermuisknop op de afsluiter, om
te verwijderen of te kopiëren naar het clipboard. (Wel eerst revisie starten) |
|
|
|
|
|
|
|
Sensoren
Een sensor is een voorziening in een knoop. Een
knoop kan 1 of meer sensoren hebben.
Een sensor meet bijvoorbeeld het waterpeil in een
knoop. Indien een eindknoop is aangegeven hangt de sensor in de streng naar de
eindknoop.
|
Rioleringsbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op deze knop, indien de grijze knoppen
hiernaast niet zichtbaar zijn. Ook kan het nodig zijn de juiste knoppenbalk te
activeren. Bijvoorbeeld via menuoptie: Raadplegen -> Knoppenbalk
toevoegen. |
Klik
vervolgens op een knoop met 1 of meer sensor symbolen. Hierna wordt het
onderstaande venster gestart. Het venster toont de
knoop gegevens. Door op de sensor in de treeview te klikken
verschijnt de sensor informatie. |
Het
onderstaande venster wordt gestart, om een sensor toe te voegen. Klik daarna in de tekening op
de knoop waarop de sensor moet worden geregistreerd. |
Klik vervolgens op een knoop
met sensor symbool. Hierna wordt onderstaand venster gestart, om gegevens te
wijzigen. |
Klik
vervolgens op het knoop, om de sensor te verwijderen. Indien er meer sensoren
zijn geregistreerd op de knoop gebruikt u de treeview. U verwijdert dan de juiste sensor door met de
rechtermuisknop op de sensor te klikken. Er verschijnt daarna een pop-up menu
met een optie om de sensor te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
knopen met sensoren op eigenschappen kan selecteren. Geselecteerde
knopen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere
bewerking. Klik op deze knop nadat u eerst
op knoop informatie heeft geselecteerd via knop: |
|
De grafische weergave van een sensor in een
knoop kleurt rood, nadat deze de focus heeft gekregen via bovenstaande
knoppen. |
Het tabblad met de sensor informatie |
Het tabblad met de elektromechanische
informatie. |
Klik met de rechtermuisknop op de sensor, om te
verwijderen of te kopiëren naar het clipboard. (Wel eerst revisie starten) |
|
|
|
|
|
Overlaten
Een overlaat is een voorziening in een knoop. Een
knoop kan 1 of meer overlaten hebben.
Een overlaat voert water af via een overstortdrempel.
Indien een eindknoop is aangegeven wordt het water naar de eindknoop afgevoerd.
|
Rioleringsbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op deze knop, indien de grijze knoppen
hiernaast niet zichtbaar zijn. Ook kan het nodig zijn de juiste knoppenbalk te activeren.
Bijvoorbeeld via menuoptie: Raadplegen -> Knoppenbalk toevoegen. |
Klik
vervolgens op een knoop met 1 of meer overlaat symbolen. Hierna wordt het
onderstaande venster gestart. Het venster toont de
knoop gegevens. Door op de overlaat in de treeview te klikken
verschijnt de overlaat informatie. |
Het
onderstaande venster wordt gestart, om een overlaat toe te voegen. Klik daarna in de tekening op
de knoop waarop de overlaat moet worden geregistreerd. |
Klik vervolgens op een knoop
met overlaat symbool. Hierna wordt onderstaand venster gestart, om gegevens
te wijzigen. |
Klik
vervolgens op het knoop, om de overlaat te verwijderen. Indien er meer overlatenen zijn geregistreerd op de knoop gebruikt u de
treeview. U verwijdert dan de juiste overlaat door met de
rechtermuisknop op de overlaat te klikken. Er verschijnt daarna een pop-up
menu met een optie om de overlaat te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
knopen met overlaten op eigenschappen kan selecteren. Geselecteerde
knopen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere
bewerking. Klik op deze knop nadat u eerst
op knoop informatie heeft geselecteerd via knop: |
|
De grafische weergave van een overlaat in een
knoop, via bovenstaande knoppen. |
Het tabblad met de overlaat informatie |
Klik met de rechtermuisknop op de overlaat, om
te verwijderen of te kopiëren naar het clipboard. (Wel eerst revisie starten) |
|
|
|
|
Doorlaten
Een doorlaat is een voorziening in een knoop. Een
knoop kan 1 of meer doorlaten hebben.
Een doorlaat voert water af via een opening in een
muur of drempel. Indien een eindknoop is aangegeven wordt het water naar de
eindknoop afgevoerd.
|
Rioleringsbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op deze knop, indien de grijze knoppen
hiernaast niet zichtbaar zijn. Ook kan het nodig zijn de juiste knoppenbalk te
activeren. Bijvoorbeeld via menuoptie: Raadplegen -> Knoppenbalk
toevoegen. |
Klik
vervolgens op een knoop met 1 of meer doorlaat symbolen. Hierna wordt het
onderstaande venster gestart. Het venster toont de
knoop gegevens. Door op de doorlaat in de treeview te klikken
verschijnt de doorlaat informatie. |
Het
onderstaande venster wordt gestart, om een doorlaat toe te voegen. Klik daarna in de tekening op
de knoop waarop de doorlaat moet worden geregistreerd. |
Klik vervolgens op een knoop
met doorlaat symbool. Hierna wordt onderstaand venster gestart, om gegevens
te wijzigen. |
Klik
vervolgens op het knoop, om de doorlaat te verwijderen. Indien er meer
doorlaten zijn geregistreerd op de knoop gebruikt u de treeview. U verwijdert dan de juiste doorlaat door met de
rechtermuisknop op de doorlaat te klikken. Er verschijnt daarna een pop-up
menu met een optie om de doorlaat te verwijderen. |
Een venster
wordt getoont met per eigenschap verschillende tabbladen. Zodat u knopen met
doorlaten op eigenschappen kan selecteren. Geselecteerde
knopen kleuren oranje en kunt u naar een nieuw venster kopieren voor verdere
bewerking. Klik op deze knop nadat u eerst
op knoop informatie heeft geselecteerd via knop: |
|
De grafische weergave van een doorlaat in een
knoop, nadat deze de focus heeft gekregen via bovenstaande knoppen. |
Het tabblad met de doorlaat informatie |
Klik met de rechtermuisknop op de doorlaat, om
te verwijderen of te kopiëren naar het clipboard. (Wel eerst revisie starten) |
|
|
|
|
Installaties
Een installatie is een voorziening in een object.
Een object kan 1 installatie hebben.
Voor registratie van een installatie op een knoop
dus eerst een object, met functie riolering, aanmaken en daarna het
objectnummer in de knoopinformatie registeren.
|
Rioleringsbeheer/Wegbeheer |
Raadplegen |
Toevoegen |
Wijzigen |
Verwijderen |
Selecteren |
|
|
|
|
|
|
|
|
Klik op 1 van deze knoppen, indien de grijze
knoppen hiernaast niet zichtbaar zijn. Ook kan het nodig zijn de juiste knoppenbalk te
activeren. Bijvoorbeeld via menuoptie: Raadplegen -> Knoppenbalk
toevoegen. |
Klik vervolgens
op een object/knoop met een installatie symbool. Hierna wordt het
onderstaande venster gestart. Het venster toont de
knoop gegevens. Door op de installatie in de treeview te klikken
verschijnt de installatie informatie. |
Het
onderstaande venster wordt gestart, om een installatie toe te voegen. Klik daarna in de tekening op
het object waarop de installatie moet worden geregistreerd. |
Klik vervolgens op een object
met installatie symbool. Hierna wordt onderstaand venster gestart, om
gegevens te wijzigen. |
Klik
vervolgens op het object, om de installatie te verwijderen. U verwijdert dan de installatie door met de
rechtermuisknop op de installatie te klikken. Er verschijnt daarna een pop-up
menu met een optie om de installatie te verwijderen. |
Een
venster wordt getoont met per eigenschap verschillende tabbladen. Zodat u
objecten met installaties op eigenschappen kan selecteren. Geselecteerde
objecten kleuren oranje en kunt u naar een nieuw venster kopieren voor
verdere bewerking. |
|
De grafische weergave van een installatie in een
object, of via een object gekoppeld aan een knoop, nadat deze de focus heeft
gekregen via bovenstaande knoppen. |
Het tabblad met de installatie informatie. |
Het tabblad met de groepen registratie. |
Het tabblad met de storingen registratie. |
Klik met de rechtermuisknop op de installatie,
om te verwijderen. (Wel eerst revisie starten) |
|
|
|
|
|
|
Tekenknoppen
Om een vlak (polygoon) of
lijn (polylijn) in te tekenen en om een vlak of lijn te wijzigen heeft BrutIS de volgende knoppen:
Om een nieuwe polygoon of
polylijn in te tekenen:
|
|
|
|
|
|
|
|
|
|
Start met intekenen van
een nieuwe polygoon of polylijn. Klik in het venster om
de lijn in te tekenen. Dubbelklik op het op een na laatste punt on de
polygoon netjes te sluiten. Of klik op de knop hiernaast |
Om de polygoon netjes
te sluiten op het start punt. |
Om het intekenen van de
polylijn te stoppen |
Neem een polygoon over
van een vlak in de topografie. Klik vervolgens in het
vlak van de topografie. |
Neem een polygoon over
van een object. Klik vervolgens in het
object vlak. |
Neem een polygoon over
van een knoop of streng. Klik vervolgens in het
knoop of streng vlak. |
Voeg de getekende
polygoon toe aan de getekende polygoon van object, knoop of streng. |
Verwijder de
geselecteerde polygoon van een object, knoop of streng. |
Om een bestaande polygoon
of polylijn te wijzigen:
|
|
|
|
|
|
|
|
Om een nieuwe losse
coördinaat aan de polygoon toe te voegen. Deze wordt pas bewaard als je deze
met een lijn koppelt aan de polygoon. |
Om een coördinaat te
verplaatsen. Klik hierbij op coördinaat en daarna op nieuwe positie. |
Om een coördinaat te
verwijderen. Klik hierbij op de betreffende coördinaat. |
Om een coördinaat
tussen te voegen in een lijnstuk. Klik op het lijnstuk ter plaatse van nieuw
locatie coördinaat. |
Om een lijnstuk toe te
voegen aan de polygoon. Klik op 1e coördinaat en daarna op 2e coördinaat |
Om een lijnstuk van de
polygoon te verwijderen. Klik op het te verwijderen lijnstuk. |
Abonnement
De prijs voor een BrutIS-jaarabonnement
is € 2.500, - exclusief
BTW (prijs voor 2021)
Het abonnement is in 2 vormen te verkrijgen:
·
Voor het
beheren van data in eigendom van de abonnee. Abonnees mogen het programma dan
onbeperkt gebruiken voor het beheren van eigendommen. Dit abonnement is bedoeld
voor beheerders;
·
Voor het doen
van inventarisatie, inspectie, onderzoek, beoordeling en advies werkzaamheden
bij klanten. Dit abonnement is bedoeld
voor advies- en uitvoeringsbedrijven. Niet voor beheren van data.
Naast het gebruikersrecht geeft een abonnement het
recht op:
·
Helpdesk;
·
Updates,
waarbij de updates via het programma zijn te downloaden, via menuoptie: Info
-> Download update.
Een abonnement en nadere informatie is aan te
vragen door een Email te sturen naar: hkingma@kikker.biz
Wij sturen u daarna een vrijblijvende offerte. Na
opdracht zenden of brengen wij u het programma afhankelijk van nader
afgesproken ondersteuning bij de installatie.
Instructie
Overname objecten uit topografie van PDOK
Versies
|
Versie: |
Verbeteringen: |
|
6.2e |
Export van gegevens naar SHP-Bestanden verbeterd. Gaten in vlakken worden
op de juiste wijze uitgevoerd. Exporteren naar CSV en importeren van CSV beslismodel parameters ten
behoeve van het instellen van ingrijp- en waarschuwmatstaven riolering
verbeterd. Aanwijslijntjes met 3 coördinaten van maatregelen op toestandaspecten
gaan niet meer zweven bij inzoomen waarbij het lijntje gedeeltelijk buiten
beeld raakt. Menuoptie: Exporteren -> XML Objectgegevens -> XML geoStUF (alles nieuw), toegevoegd om een initieel
mutatieverzoek te maken van alle objecten in het venster. De herberekening van hoeveelheden van geselecteerde objecten aangepast,
zodat bij wegvakonderdelen met beheergroep onbekend automatisch wordt
uitgegaan van m2=vlak. Probleem is dat bij onbekende beheergroep de
hoeveelheid niet wordt uitgerekend. Bij overname gegevens uit GeoStUF
(BGT-berichten) wordt nu ook gecontroleerd of objecten zijn
vervallen/beëindig. Als dit het geval is krijgen deze objecten de status:
vervallen. En kunnen dan op basis van deze registratie verwijderd worden. |
|
6.2da |
Correctie geheugengebruik toestand aspecten bij registratie begin- en
eindtijd van inspectie. Registratie vervallen objecten volgens GeoStUF terminationdate. Hierbij wel GeoStUF
importeren vanuit de BGT inbox of GeoStUF via andere opties importeren met startoptie
einddatum=1 Bij import uit GeoStUF controleert het
programma eerst of de beheergroep op basis van de BGT gegevens van de
beheergroepen aanwezig is. Indien aanwezig wordt deze beheergroep op het
object geregistreerd. Vervangen knoop- en objectnummer door een ander nummer mogelijk gemaakt
voor 12 tekens. Was tot nu toe 10 tekens. Reset menu na inlezen revisiebestand. |
|
6.2cb |
Wegvakonderdeel paspoort uitgebreid met: Maaiveld peil tov NAP |
|
6.2c |
Bomen paspoort uitgebreid met de domeinwaarden: Opkroonhoogte-Eindbeeld,
Opkroonhoogte-Actueel, Snoeibeeld, Snoeiwijze,
Snoeifrequentie, Maatregel specifiek. Startoptie: special toegevoegd. Indien special=0 wordt niet
opgestart met de standaard weergave van speciale knopen, zoals overstorten en
gemalen. Menufunctie: Export -> SQL Projecten, uitgebreid met de SQL
export van de beheerder en beoordeling tabel, naast projecten en maatregelen.
Zodat deze planning en beoordelingsgegevens in 1 keer omgezet kan worden naar
nieuwe databanken. Weergave thema bemalingsgebieden verbeterd. In welkom venster tabblad directory wordt geselecteerde bestandsnaam niet
meer vervangen indien deze de extensie .dbb heeft,
bij wisselen vakgebied. Exporteren object (weg) inspectie naar CSV en het importeren van het CSV
getest en verbeterd. Verbetering uitvoer naar SHP-bestand van knopen en objecten met 1
coördinaat in de geometrie. Indien knopen of objecten een geometrie hebben
met maar 1 coördinaten werden deze niet uitgevoerd naar het juiste
SHP-bestand. Zoeken van objecten/wegvakonderdelen op straatnaam mogelijk gemaakt. |
|
6.2b |
Verwijderen en muteren kolkeninspectie op databank mogelijk gemaakt. Het hernummeren van knoop en objectnummers in
de databank mogelijk gemaakt. In deze versie zijn objecten van het type: riolering, weer zichtbaar te
maken. (Objecten dus , geen knopen/strengen) , zodat men deze ook weer kan
wijzigen. Ook kan men, via de kolken weergave checkbox,
vanaf nu de weergave van knopen van het type kolk uitzetten die nog geen
kolkinspectie data hebben. Het bleek dat deze niet uit te zetten zijn als
deze nog inspectiedata hebben. Knopen ook voorzien van een geometrie (anders dan punten), bij omzetten
uit databank of SHP-betstanden. De teksten in het kolkenregistratievenster korter gemaakt. Ze waren te
lang waardoor ze overlapten met andere gebreken en deze per ongeluk konden
worden aangevinkt. Ook is het aanvinken van het aspect: “kamer defect” in het standaard registratie
venster mogelijk gemaakt. Filter/selectie vensters voor masten en armaturen toegevoegd. In het filter/selectie venster voor de wegvakonderdelen de tabbladen: Beslismodel,
Maatregel en Jaarprogramma gecontroleerd en actief gemaakt. De zachte maatregelen planning verbeterd, zodat de resultaten duidelijker
naar voren komen Menu optie: Planning -> Operationeel maatregelen en projecten plannen
-> selectie toevoegen… -> wegbeheer (maatregeltoets), start vanaf 6.2b
het juiste registratie venster. Bug opgelost waardoor het programma kan vastlopen na uitvoeren
bergingsberekening en kopiëren betrokken strengen en knopen naar nieuw
venster. Startoptie: resetvt toegevoegd. Hiermee
verwijderd men bij opstart het aspect voertuig op kolk en dat de kolk niet
gereinigd is. |
|
6.2a |
Het paspoort van de knopen uitgebreid met het veld: ·
Hoogte. Hiermee kan men een puthoogte aangeven of een
hoogte van een bassin of infiltratiekratten. ·
Afstand nummer. Samen met kolkstand nummer kan men de locatie
van nummering van knopen installen. De
afstand is hier een factor die wordt vermenigvuldigd met de standaard
knoopnummer afstand. Door bovenstaande uitbreiding kwam een probleem naar voren dat ouder
versies de werkbestanden niet meer lezen. Om dit probleem bij toekomstige
uitbreidingen te voorkomen is de uitvoer van de inhoudsopgave van
werkbestanden verbeterd. Om ook voor oudere versies (6.1) op te slaan is opslag van werkbestanden
uitgebreid met opslag voor oudere versies dan 6.2. Indien men in dit formaat
opslaat worden de uitbreidingen niet opgeslagen. De knoop en de streng filter/selectie vensters uitgebreid met het
selecteren van de algemene opmerking uit inspectie. Menuoptie: Importeren -> volgens profiel (prf)
bestand, toegevoegd. Hiermee kan men volgens een eerder gemaakt profiele
bestand verkregen bij het omzetten van data uit topografie sneller en meer
geautomatiseerd data uit Oracle tabellen met geometrie datatype overnemen. Tevens toegevoegd dat men Kikker-BrutIS met
deze profiel bestanden vanaf de cmd-prompt kan
starten, en zo geheel geautomatiseerd werkbestanden kan maken met de data uit
de databank. Bijvoorbeeld: del fryskemarren.dbb BrutIS64.exe GV_PUT#KNOOP!ID$OBJECTEINDTIJD.prf,expdbb,fryskemarren.dbb,username=geovisia,password=geovisia,datasource=Oracle BrutIS64.exe
GV_PUT#KOLK!ID$OBJECTEINDTIJD#OBJECTTYPE#Kolk.prf,expdbb,fryskemarren.dbb,username=geovisia,password=geovisia,datasource=Oracle BrutIS64.exe GV_LEIDING#LEIDING!ID$OBJECTEINDTIJD.prf,expdbb,fryskemarren.dbb,username=geovisia,password=geovisia,datasource=Oracle De eerste regel verwijderd het oude werkbestand. De tweede regel maakt een nieuw werkbestand met de knopen. De derde regel vult het werkbestand aan met de kolk informatie. De vierde regel vult het werkbestand aan met de leidingen. |
|
6.1z |
Volgorde toestandaspecten bij filteren nu
altijd op classificatie. Bij Wortelingoei,
Waterpeil, Infiltratie, Obstakels, Bezonken afzettingen en Aangehechte
afzettingen was dit nog niet. |
|
6.1yd |
Importeren data uit Oracle geometrie tabellen op basis van profiel
bestanden, die gemaakt worden via de procedure om data over te nemen uit
databank topografie. De knoppenbalk knoppen: "TreeView
aan/uit" en "Topobalk aan/uit"
verwijderd. Deze worden erg weinig gebruikt en konden niet worden
uitgeschakeld. Knop: "Objectgroep inspecteren", verwijderd uit de prestatie en
inspectie knoppenbalk. Deze functie is nog niet actief. De knoppen: "Plaats melding" en "Wijzig melding",
toegevoegd aan de rioleringsbeheer prestatie en inspectie knoppenbalk. |
|
6.1yc |
Weergave toestand aspecten borden in Listview weergave uitgebreid. De export knoppen voor borden en armaturen naar SHP-bestand en
CSV-bestand actief gemaakt (waren alleen actief indien er masten in het
bestand zitten). Omzetten objecten uit DXF-bestanden toegevoegd in de omzet functie
objecten uit geselecteerde geometrie. kolken RIBX export/import: EDE is knoop opmerking. FDG is opmerking bij
de waarneming (kolk). |
|
6.1yb |
Versie met vlootnummer registratie: ·
Vlootnummer, kenteken en bedrijf uitlezen uit
vlootnr.txt ·
Automatisch vragen op af te sluiten na downloaden alle
bestanden van Cloud Na intekenen nieuwe streng kan men op deze streng direct de registratie
van de inspectie/reiniging starten. Indien geen pad in adres bestandnaam en wel pad opgegeven in startoptie images.
Dan wordt het images pad en een extra \ teken voor de bestandnaam geplaatst. Geen export meer van vervallen objecten naar CSV of SHP bestand. Bij importeren uit databank of werkbestand geen venster waarin wordt
gevraagd: "Netwerk toevoegen?", indien startopties slibgps=1 of kolkgps=1. Netwerk mag dan niet worden samengevoegd. |
|
6.1ya |
Update IMGEO id van object ook in de databank
doorvoeren Export CSV van pompen, doorlaten, overlaten, afsluiters en sensoren
mogelijk gemaakt. |
|
6.1y |
Verbetering in plak in nieuw venster code. Verbetering om te voorkomen
dat Kikker in bepaalde omstandigheden er mee stopt; Uitvoer inhoud tabblad hydraulisch toegevoegd aan CSV en SHP export van
de knopen; Uitvoer inhoud tabbladen hydraulisch en planning toegevoegd aan CSV en
SHP export van de strengen; Alleen actuele leidingen, knopen en objecten in VIEWS en overzicht
tabellen; Llistbox tbv weergave
bestandsnamen laatste 10 gemaakte foto's in inspectievensters; Indien nog geen inspectiegeheugen gedefinieerd loopt Kikker-BrutIS vast bij opstarten: registratie reiniging
leiding/drainage venster. Is opgelost; Verbeterde selectie bij verwijder leiding en verwijder knoop menufunctie
in treeview; Automatische verwijdering van voorloop spaties van plaatsnamen uit Kikker
werkbestand met straatnamen; Verwijderen ongebruikte plaatsnamen toegevoegd onder menuoptie:
Toepassingen -> Ongebruikte domeinwaarden verwijderen; Bij update IMGEO id van object in de databank
wordt deze bij update ook doorgevoerd in de databank; Export CSV van pompen, doorlaten, overlaten, afsluiters en sensoren
mogelijk gemaakt; |
|
6.1x |
Vanaf versie 6.1x treft u op deze pagina de uitgevoerde aanpassingen en
verbeteringen tussen versies aan. Zodat u kunt beoordelen of het de moeite
waard is om een nieuwe versie in gebruik te nemen. |
